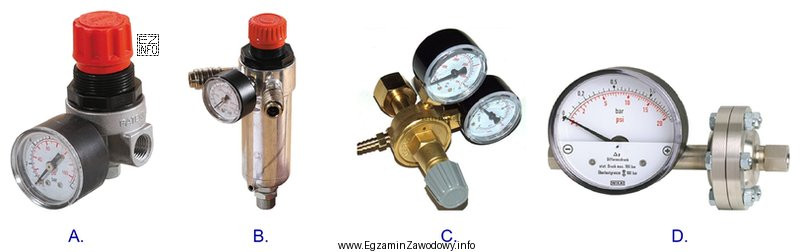

Pytanie dotyczy elementu pneumatycznego, który spełnia dwa wymagania jednocześnie: (1) redukuje i stabilizuje ciśnienie zasilania oraz (2) zatrzymuje cząstki stałe (zanieczyszczenia) w sprężonym powietrzu. W typowej pneumatyce przemysłowej te funkcje realizuje podzespół nazywany filtr-reduktor, często będący częścią zespołu przygotowania powietrza (FRL: filtr–reduktor–smarownica).
Dlaczego właśnie ten podzespół jest właściwy?
- Filtr usuwa zanieczyszczenia stałe (a często także kondensat wody) dzięki wkładowi filtracyjnemu i spustowi kondensatu. Chroni to rozdzielacze, siłowniki i zawory przed zacieraniem oraz nieszczelnościami.
- Reduktor ciśnienia obniża ciśnienie z sieci do wartości wymaganej przez układ i utrzymuje je na w miarę stałym poziomie mimo wahań ciśnienia zasilania i zmian poboru.
Dlaczego pozostałe typowe elementy na rysunkach bywają błędnym wyborem?
- Sam filtr (bez reduktora) zatrzyma cząstki, ale nie zapewni regulacji/redukcji ciśnienia.
- Sam reduktor obniży ciśnienie, ale bez stopnia filtracji nie zatrzyma zanieczyszczeń stałych.
- Smarownica (olejarka) służy do mgły olejowej dla odbiorników, nie do filtracji cząstek ani redukcji; bywa mylona, gdy uczeń kojarzy cały zespół FRL jako "jeden element".
- Zawory dławiące lub inne zawory regulacyjne mogą kojarzyć się z "redukcją", ale ich typową rolą jest regulacja przepływu (np. prędkości siłownika), a nie filtracja zanieczyszczeń.
Wskazówka egzaminacyjna: jeśli w treści występuje warunek łączny "redukcja ciśnienia i zatrzymanie cząstek stałych", szukaj na rysunku elementu przygotowania powietrza z pokrętłem nastawy (reduktor) oraz czaszą/odstojnikiem (filtr).
