"Kompletne okresowe pomiary eksploatacyjne" instalacji elektrycznej w budynku mieszkalnym oznaczają, że jednym zestawem badań trzeba sprawdzić kluczowe parametry bezpieczeństwa i stanu instalacji, a nie tylko wykonać pojedynczy pomiar (np. napięcia w gniazdku).
Do takiego zadania przeznaczony jest miernik wielofunkcyjny instalacji (tester instalacji). Jego typowe funkcje obejmują m.in.:
- pomiar rezystancji izolacji przewodów,
- pomiar impedancji pętli zwarcia (ocena warunków samoczynnego wyłączenia zasilania),
- testy wyłączników RCD (czasy i prądy zadziałania),
- pomiar ciągłości przewodów ochronnych i połączeń wyrównawczych.

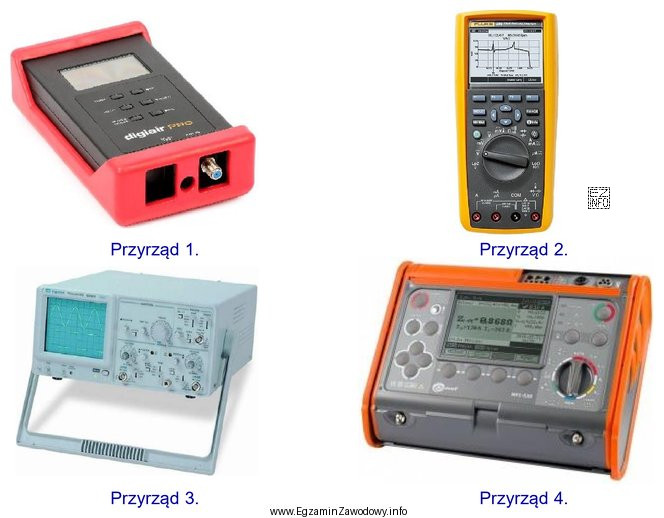

Dlatego odpowiedź "Przyrząd 4." jest poprawna, jeśli na ilustracji przedstawiono właśnie miernik wielofunkcyjny przeznaczony do pomiarów ochronnych i okresowych przeglądów instalacji.
Pozostałe propozycje (inne "Przyrządy") są błędne, jeżeli przedstawiają mierniki jednofunkcyjne lub o zbyt wąskim zakresie, np. sam miernik rezystancji izolacji, sam miernik cęgowy, prosty multimetr lub tester gniazd. Takie urządzenia mogą być pomocne w diagnostyce, ale nie zapewniają pełnego zestawu pomiarów wymaganych przy ocenie instalacji w budynku mieszkalnym.
Wskazówka egzaminacyjna: gdy w pytaniu pojawia się słowo "kompletnych", szukaj przyrządu, który łączy w jednym urządzeniu pomiary izolacji, pętli zwarcia i RCD – to najczęściej odróżnia tester instalacji od pozostałych mierników.
