KWALIFIKACJA BPO1 - CZERWIEC 2008



PYTANIE NR 4.

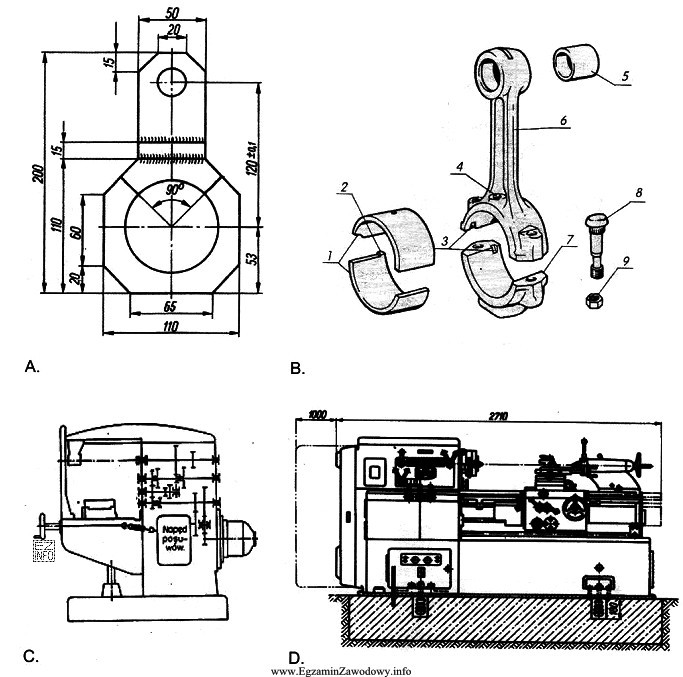

Który z rysunków jest rysunkiem montażowym?
Który z rysunków jest rysunkiem montażowym?
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek montażowy przedstawia sposób składania lub montowania poszczególnych części w całość. Rysunek oznaczony literą B pokazuje wybuchowy rysunek montażowy korbowodu, gdzie poszczególne elementy są przedstawione w rozbudowanym widoku, co ułatwia zrozumienie kolejności montażu i relacji między częściami.
