W rysunku architektoniczno-budowlanym trzeba rozróżniać otwór w ścianie (czyli samo "wycięcie" w przegrodzie) od otworu zabudowanego stolarką (oknem lub drzwiami). Jest to ważne na budowie, bo otwór niezabudowany oznacza etap robót murarskich/żelbetowych i przygotowanie miejsca pod późniejszy montaż, natomiast otwór zabudowany wskazuje, że w świetle otworu znajduje się już element stolarki.

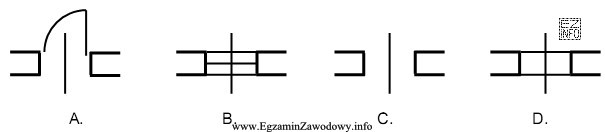

Odpowiedź "C" jest poprawna, ponieważ przedstawia otwór jako przerwę w linii ściany, a w świetle otworu widoczna jest jedynie cienka pionowa kreska – oś symetrii. Sama oś służy do lokalizacji geometrycznej i wymiarowania; nie jest elementem zabudowy i nie oznacza ramy ani oszklenia.
Pozostałe odpowiedzi są błędne z następujących powodów:
- "B" przedstawia w świetle otworu cienkie linie poziome łączące ościeża. Taki zapis jest typowy dla okna zabudowanego (rama i/lub oszklenie), czyli otworu z zamontowaną stolarką.
- "D" również zawiera linie poziome wewnątrz otworu, więc także odpowiada symbolowi okna zabudowanego, a nie pustego otworu.
- "A" ma charakterystyczny łuk (ćwiartkę okręgu) wskazującą kierunek otwierania skrzydła oraz linię prostopadłą do ściany. To standardowy symbol drzwi, a nie okna.
Wskazówka egzaminacyjna: zapamiętaj prostą regułę: oś symetrii nie jest stolarką. O zabudowie świadczą elementy "wypełniające" otwór (np. linie poziome), natomiast łuk niemal zawsze oznacza drzwi i kierunek otwierania.
