KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2008

Wyjaśnienie poprawnej odpowiedzi:

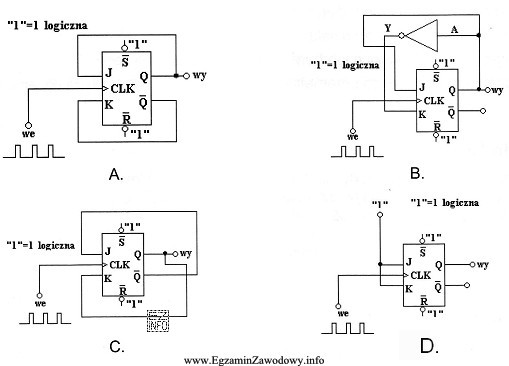

Przerzutnik JK może pełnić funkcję "dwójki liczącej" (modulo 2), gdy jego wejścia J i K są ze sobą połączone i podane na nie jest stały sygnał "1" logiczna. Wtedy przerzutnik zmienia stan na przeciwny (toggle) przy każdym zboczu zegara. Na schemacie D wejścia J i K przerzutnika JK są połączone razem, co odpowiada konfiguracji dwójki liczącej.
