KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2012

Wyjaśnienie poprawnej odpowiedzi:

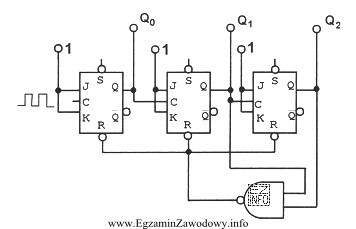

Na schemacie przedstawiony jest licznik synchroniczny zbudowany z trzech przerzutników typu JK połączonych w taki sposób, że każdy kolejny przerzutnik zmienia stan po pełnym cyklu (0 do 1 i z powrotem do 0) poprzedniego przerzutnika. Licznik taki jest w stanie zliczać od 0 do 2^n - 1, gdzie n to liczba przerzutników. W tym przypadku mamy 3 przerzutniki, więc licznik może zliczać od 0 do 2^3 - 1, czyli od 0 do 7 - 1, co daje maksymalną wartość równą 6.
