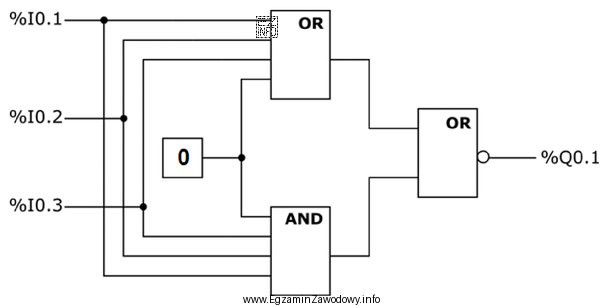

Na schemacie FBD widoczne są trzy sygnały wejściowe (%I0.1, %I0.2, %I0.3) oraz stała logiczna 0 doprowadzona do dwóch bloków: bramki OR (u góry) i bramki AND (na dole). Następnie wyniki obu tych bramek trafiają do prawego bloku "OR" z małym kółkiem na wyjściu, czyli do bramki NOR (OR z negacją wyniku).
Krok 1: analiza dolnej gałęzi (AND). Bramka AND daje na wyjściu 1 tylko wtedy, gdy wszystkie jej wejścia są równe 1. Jeżeli choć jedno wejście ma wartość 0, wynik AND jest 0. Ponieważ jedno z wejść tej bramki jest na stałe podłączone do 0, to niezależnie od stanów %I0.1, %I0.2 i %I0.3 wyjście bramki AND będzie zawsze równe 0.
Krok 2: analiza górnej gałęzi (OR). Bramka OR daje 1, gdy co najmniej jedno z wejść ma 1. Dodanie wejścia ze stałą 0 nie zmienia zachowania OR (0 jest elementem neutralnym dla sumy logicznej). Zatem wyjście górnej bramki realizuje funkcję %I0.1 OR %I0.2 OR %I0.3.
Krok 3: analiza prawego bloku (NOR). Do prawego bloku trafiają: (1) wynik OR z wejść oraz (2) stałe 0 z dolnej gałęzi (bo AND zawsze zwraca 0). Najpierw wykonywane jest OR obu sygnałów, a potem negacja wyniku (kółko na wyjściu). Otrzymujemy więc:
%Q0.1 = NOT( ( %I0.1 OR %I0.2 OR %I0.3 ) OR 0 )
%Q0.1 = NOT( %I0.1 OR %I0.2 OR %I0.3 )
Bramka NOR przyjmuje wartość 1 tylko w jednej sytuacji: gdy wszystkie jej "sumowane" wejścia są 0. W tym zadaniu oznacza to, że %Q0.1=1 wyłącznie wtedy, gdy %I0.1=0, %I0.2=0 i %I0.3=0.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Stwierdzenie, że %Q0.1=0 tylko dla wejść równych 1, myli działanie NOR z inną funkcją; dla NOR przy wejściach 1 wynik na pewno będzie 0, ale nie jest to jedyny przypadek wyniku 0.
- Stwierdzenie, że %Q0.1=1 bez względu na wejścia, ignoruje fakt, że już pojedyncza jedynka na wejściu OR powoduje, że po negacji na wyjściu otrzymamy 0.
- Stwierdzenie, że %Q0.1=0 bez względu na wejścia, pomija przypadek wszystkich zer, w którym NOR zwraca 1.
Wskazówka egzaminacyjna: zawsze sprawdzaj symbole negacji (kółko) oraz wejścia stałe 0/1, bo mogą "zablokować" całą gałąź logiki i uprościć analizę.
