PYTANIE NR 23.

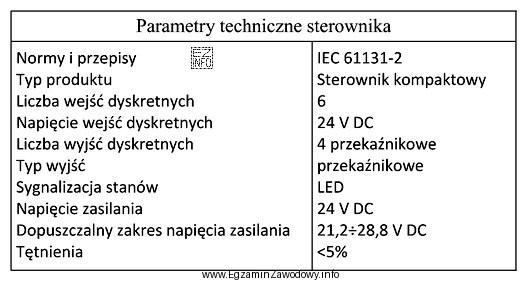

Napięcie wyjściowe zasilacza zasilającego sterownik PLC zainstalowany w urządzeniu mechatronicznym, zgodnie z parametrami przedstawionymi w tabeli, może wynosić
Ilustracja przedstawia tabelę z parametrami technicznymi sterownika, który jest częścią egzaminu zawodowego dla kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna wartość to "25 V DC", ponieważ pytanie odwołuje się do parametrów z tabeli zasilacza przeznaczonego do zasilania PLC, a 25 V DC mieści się w dopuszczalnym napięciu wyjściowym wskazanym w tych danych. Pozostałe wartości są poza zakresem z tabeli.

Pełne wyjaśnienie:

W tego typu zadaniu kluczowe jest odczytanie danych z tabeli parametrów zasilacza zasilającego sterownik PLC. Interesuje nas nie "typowa" wartość, tylko to, czy dana propozycja jest dopuszczalnym napięciem wyjściowym według podanych parametrów.

Odpowiedź "25 V DC" jest poprawna, bo jest zgodna z informacją z tabeli (mieści się w dopuszczalnym zakresie napięcia wyjściowego zasilacza dla zasilania sterownika PLC). W praktyce urządzenia automatyki i mechatroniki są zasilane prądem stałym, a dokumentacja producenta określa, jakie napięcie zasilacz może stabilnie dostarczać.

Dlaczego pozostałe propozycje są błędne?

  • "30 V DC" – to wartość zbyt wysoka względem zakresu dopuszczalnego w tabeli; może przekraczać parametry wyjścia zasilacza lub wymagania wejścia zasilania PLC.
  • "20 V DC" – to wartość zbyt niska; zbyt niskie napięcie może powodować reset, błędy komunikacji lub niestabilną pracę sterownika i modułów.
  • "15 V DC" – to wartość zdecydowanie zbyt niska dla typowego zasilania PLC; wskazuje raczej na inny system zasilania niż opisany w tabeli.

Wskazówka egzaminacyjna: zawsze zwracaj uwagę na DC/AC, jednostki oraz na to, czy tabela podaje wartość nominalną, czy zakres dopuszczalny. W zadaniach z tabelami poprawna odpowiedź wynika z porównania liczby z zakresem, a nie z przyzwyczajenia do "najczęstszej" wartości.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zapis "V DC" przy napięciu zasilania PLC?
"V DC" oznacza napięcie w woltach prądu stałego (Direct Current). Dla PLC i automatyki przemysłowej typowe jest zasilanie z zasilaczy stabilizowanych DC. Na egzaminie trzeba odróżniać to od "V AC", czyli prądu przemiennego.
Jak czytać tabelę parametrów zasilacza do sterownika PLC?
W tabeli szukasz pozycji dotyczącej napięcia wyjściowego oraz informacji, czy jest podany zakres (min–max), czy tylko wartość nominalna. Następnie porównujesz proponowane odpowiedzi z tym zakresem, uwzględniając oznaczenie DC.
Dlaczego w zadaniu pojawia się 25 V DC zamiast 24 V DC?
W praktyce dokumentacja techniczna może dopuszczać pewne odchylenie od wartości nominalnej, a zasilacz może mieć nastawę lub zakres obejmujący 25 V. W tym zadaniu decydujący jest odczyt z tabeli, a nie "najczęściej spotykana" wartość.
Jakie skutki ma zbyt niskie napięcie zasilania sterownika PLC?
Zbyt niskie napięcie może wywołać restarty sterownika, przechodzenie w tryb błędu, zaniki komunikacji, a także nieprawidłową pracę modułów wejść/wyjść. W urządzeniach mechatronicznych objawia się to losowym zatrzymywaniem, błędami czujników i niestabilnością napędów.
Jakie skutki ma zbyt wysokie napięcie zasilania PLC lub modułów?
Zbyt wysokie napięcie może powodować przegrzewanie, uszkodzenia wejść zasilania, zadziałanie zabezpieczeń, a w skrajnym przypadku trwałe uszkodzenie elektroniki. Dlatego zawsze trzeba sprawdzić dopuszczalny zakres zasilania w dokumentacji, a nie opierać się na przybliżeniach.
Czy napięcie wyjściowe zasilacza zawsze jest równe napięciu nominalnemu?
Nie zawsze. Zasilacz ma tolerancję, a czasem możliwość regulacji lub spadki zależne od obciążenia. Dlatego w tabelach parametrów spotyka się wartości nominalne oraz zakresy dopuszczalne. W zadaniach egzaminacyjnych poprawna odpowiedź wynika bezpośrednio z tych danych.
Jak odróżnić napięcie wejściowe zasilacza od napięcia wyjściowego?
Napięcie wejściowe dotyczy tego, czym zasilacz jest zasilany (np. z sieci). Napięcie wyjściowe dotyczy tego, co zasilacz dostarcza do odbiornika (np. PLC). W tabeli są to zwykle osobne wiersze/kolumny, więc trzeba czytać uważnie nagłówki.
Kiedy w układach mechatronicznych stosuje się zasilacze DC do PLC?
Stosuje się je praktycznie zawsze, gdy sterownik PLC oraz moduły I/O pracują na zasilaniu prądem stałym. Zasilacz DC jest elementem szafy sterowniczej i zapewnia stabilne napięcie dla elektroniki sterującej, czujników oraz elementów wykonawczych o odpowiednich wymaganiach.
Jakie błędy najczęściej popełnia się w zadaniach o napięciu z tabeli?
Najczęstsze pomyłki to: ignorowanie oznaczenia DC/AC, odczytanie napięcia wejściowego zamiast wyjściowego, nieuwzględnienie zakresu min–max oraz wybór "typowej" wartości (np. 24 V) bez sprawdzenia, co dokładnie podaje tabela w treści zadania.
Jak sprawdzić na egzaminie, czy odpowiedź pasuje do danych w tabeli?
Najpierw ustal, czego dotyczy pytanie (tu: napięcie wyjściowe). Potem znajdź w tabeli właściwy parametr i sprawdź, czy dana liczba mieści się w podanym zakresie lub jest równa wartości nominalnej. Na końcu potwierdź zgodność typu prądu (DC).
