KWALIFIKACJA INF6 - CZERWIEC 2023

PYTANIE NR 38.
Który z zamieszczonych przykładowych reflektogramów TDR obrazuje zwarcie żył w miedzianym torze symetrycznym?

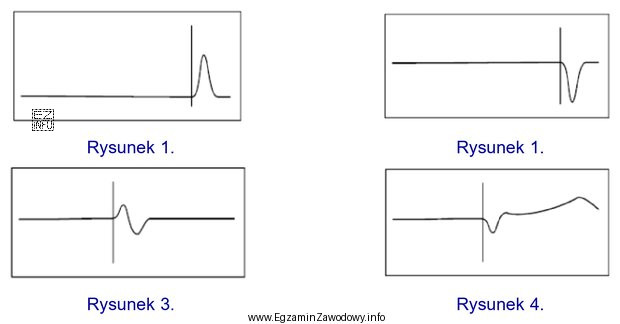

Ilustracja przedstawia cztery wykresy reflektogramów TDR, które są używane do analizy stanu linii transmisyjnych, w tym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W reflektometrii TDR zwarcie w torze miedzianym oznacza spadek impedancji w miejscu uszkodzenia, co zwykle daje charakterystyczne odbicie o "ujemnym" kierunku (skok w dół względem poziomu odniesienia). Poprawny reflektogram to ten, na którym w odległości odpowiadającej uszkodzeniu widać nagłą zmianę typową dla zwarcia.

Pełne wyjaśnienie:

Reflektometr TDR wysyła do badanego toru krótki impuls i obserwuje sygnał odbity. Odbicia powstają w miejscach, gdzie zmienia się impedancja widziana przez falę biegnącą. Dlatego interpretacja reflektogramu opiera się na rozpoznaniu znaku i charakteru zmiany oraz jej położenia na osi czasu/odległości.

Zwarcie żył w miedzianym torze symetrycznym jest przypadkiem, w którym impedancja w miejscu uszkodzenia gwałtownie maleje (dąży do bardzo małej wartości). Taki spadek impedancji generuje odbicie o charakterystycznym "ujemnym" zwrocie (typowo widocznym jako skok w dół względem odcinka o poprawnym dopasowaniu). Dodatkowo, jeśli zwarcie jest "twarde", zmiana jest wyraźna i stroma; jeśli zwarcie jest częściowe, kształt może być mniej jednoznaczny, ale nadal wskazuje na obniżenie impedancji.

Pozostałe reflektogramy (niepoprawne) zwykle odpowiadają innym zjawiskom:

  • Przerwa (rozwarcie) powoduje wzrost impedancji i daje odbicie o przeciwnym zwrocie niż zwarcie.
  • Zmiana impedancji pośrednia (np. zgniecenie, złącze, odcinek o innej geometrii) daje odbicie mniejsze i często "schodkowe", ale nie tak jednoznaczne jak zwarcie/przerwa.
  • Wiele zdarzeń (kilka nieciągłości) daje kilka odbić w różnych odległościach, co nie jest typowym obrazem pojedynczego zwarcia żył.

W zadaniu należy więc wybrać ten wykres, na którym występuje pojedyncze zdarzenie odpowiadające nagłemu spadkowi impedancji w pewnej odległości od początku toru. To właśnie taki kształt jest diagnostycznym "podpisem" zwarcia żył w torze symetrycznym.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
TDR (Time Domain Reflectometry) to metoda/pomiar, w którym do kabla wysyła się impuls i analizuje odbicia od nieciągłości impedancji. W praktyce pomaga lokalizować uszkodzenia (zwarcia, przerwy, złe złącza) w miedzianych torach transmisyjnych, także w kablach pozabudynkowych.
Zwarcie zwykle oznacza gwałtowny spadek impedancji w miejscu uszkodzenia, co na reflektogramie objawia się odbiciem o "ujemnym" kierunku (skok w dół względem poziomu odniesienia). Kluczowe jest rozpoznanie znaku zmiany i tego, że zdarzenie jest nagłe i jednoznaczne.
Różnica wynika z tego, jak zmienia się impedancja: zwarcie obniża impedancję (odbicie o przeciwnym zwrocie niż przerwa), a przerwa ją podwyższa. W praktyce na wykresie widzisz skok o innym kierunku. Dokładny wygląd zależy od przyrządu i skali, ale znak odbicia jest najważniejszy.
Odbicia powstają, gdy fala "widzi" zmianę impedancji w torze: złącze, uszkodzenie, zmianę typu kabla lub zakończenie linii. Niedopasowanie powoduje, że część energii wraca do źródła. TDR wykorzystuje to zjawisko, by wskazać miejsce i rodzaj nieciągłości.
Odległość wynika z czasu powrotu odbicia oraz prędkości propagacji sygnału w kablu (zależnej m.in. od współczynnika skrócenia). W praktyce miernik często przelicza czas na metry po ustawieniu odpowiedniego parametru kabla. Błąd ustawień może dać złą lokalizację mimo poprawnego rozpoznania uszkodzenia.
Złe złącze może powodować odbicie, ale zwykle ma ono mniejszą amplitudę i odpowiada niepełnej zmianie impedancji, a nie "twardemu" zwarciu. Jeśli zwarcie jest częściowe lub zawilgocone, wykres może być mniej jednoznaczny, dlatego analizuje się też kontekst: liczbę zdarzeń i ich stromość.
Najczęściej: współczynnik skrócenia/prędkość propagacji (wpływa na metry), zakres/okno pomiarowe (czy widać całe zdarzenie), tłumienie i filtrację (wygładzenie), oraz poziom odniesienia. Zła konfiguracja może sprawić, że zdarzenie będzie przesunięte lub "spłaszczone", ale znak odbicia zwykle pozostaje kluczowy.
Gdy występują awarie lub podejrzenie uszkodzeń mechanicznych kabla (np. po robotach ziemnych), zawilgocenia mufy, degradacji izolacji lub zwarć między żyłami. TDR skraca czas diagnostyki, bo pozwala wstępnie wskazać miejsce ingerencji bez odkopywania całej trasy kabla.
Nie. Spadek sugeruje obniżenie impedancji, ale może wynikać także z odcinka o innej impedancji, przejścia przez element łączeniowy lub innych zjawisk. Zwarcie jest zwykle bardziej "twarde" (wyraźne, strome) i często towarzyszy mu charakterystyczne zachowanie sygnału po zdarzeniu, zależne od zakończenia linii.
Najczęściej myli się zwarcie z przerwą (odwrotny znak odbicia), patrzy się tylko na amplitudę zamiast na kierunek skoku, oraz ignoruje fakt, że w torze mogą być złącza dające małe odbicia przed właściwym uszkodzeniem. Pomaga trenowanie na zestawach typowych reflektogramów.
info

Około 61% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że poprawny reflektogram to ten, na którym w odległości odpowiadającej uszkodzeniu widać nagłą zmianę typową dla zwarcia.

Materiały:

  • Materiały szkoleniowe producentów reflektometrów (TDR) dotyczące interpretacji reflektogramów
  • Podręczniki z teorii linii transmisyjnych i dopasowania impedancyjnego
  • Instrukcje obsługi mierników TDR stosowanych w telekomunikacji kablowej
