KWALIFIKACJA INF6 - STYCZEŃ 2022

PYTANIE NR 37.

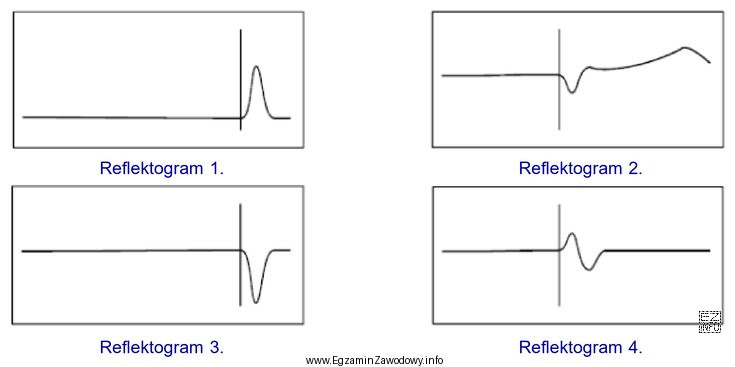

Który z zamieszczonych przykładowych reflektogramów TDR obrazuje zwarcie żył w miedzianym torze symetrycznym?
Ilustracja przedstawia cztery reflektogramy TDR, które są wykresami używanymi do analizy linii transmisyjnych, w tym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W TDR zwarcie żył oznacza, że impedancja na nieciągłości dąży do zera (Z2→0), więc współczynnik odbicia Γ≈-1. Na reflektogramie daje to wyraźny impuls ujemny, czyli skok przebiegu w dół w miejscu odbicia. Taki przebieg pokazuje reflektogram 3.

Pełne wyjaśnienie:

Reflektometria w dziedzinie czasu (TDR) diagnozuje tor transmisyjny przez wysłanie krótkiego impulsu i obserwację odbić od miejsc, w których zmienia się impedancja. Wielkość i znak odbicia opisuje współczynnik:

Γ = (Z2 − Z1) / (Z2 + Z1)

gdzie Z1 to impedancja toru przed nieciągłością, a Z2 – impedancja "widziana" w miejscu nieciągłości (np. uszkodzenia lub zakończenia linii).

  • Zwarcie żył: Z2→0, więc Γ→-1. Oznacza to odbicie ujemne – na reflektogramie pojawia się impuls/skok w dół (ujemna zmiana amplitudy w punkcie odbicia).
  • Przerwa w obwodzie: Z2→∞, więc Γ→+1. Wtedy obserwuje się odbicie dodatnie – impuls/skok w górę.
  • Dopasowanie impedancji: Z2=Z1, więc Γ=0. W idealnym przypadku nie widać odbicia (brak skoku na przebiegu).

W miedzianym torze symetrycznym spotyka się typowe impedancje falowe rzędu 100–120 Ω, ale do rozpoznania zwarcia kluczowy jest przede wszystkim znak odbicia, a nie dokładna wartość.

Analizując cztery przykładowe przebiegi, należy wybrać ten, który ma wyraźny impuls ujemny. Reflektogram 3 pokazuje linię bazową zakończoną jednoznacznym skokiem w dół, czyli charakterystycznym objawem zwarcia.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Reflektogram 1 ma impuls dodatni (w górę), co odpowiada raczej przerwie/rozwarciu.
  • Reflektogram 2 pokazuje drobne załamanie i nieregularności – nie jest to typowy, jednoznaczny obraz idealnego zwarcia (Γ≈-1).
  • Reflektogram 4 zawiera oscylację (najpierw w górę, potem w dół), co może wskazywać na złożone niedopasowanie, element pośredni lub odbicia wielokrotne, a nie proste zwarcie.

Wskazówka egzaminacyjna: najczęstsza pomyłka to odwrócenie kierunku impulsu – zapamiętaj zasadę: zwarcie = w dół, przerwa = w górę.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
TDR (Time Domain Reflectometry) to metoda pomiarowa polegająca na wysłaniu impulsu do linii i analizie odbić od nieciągłości impedancji. W torach miedzianych pozwala wykrywać i lokalizować zwarcia, przerwy, złe złącza i odgałęzienia bez odkrywania całej trasy kabla.
Zwarcie oznacza, że impedancja w miejscu uszkodzenia dąży do zera (Z2→0), więc współczynnik odbicia jest ujemny (Γ≈-1). Na reflektogramie objawia się to wyraźnym skokiem lub impulsem w dół w punkcie odpowiadającym odległości do zwarcia.
Przy przerwie impedancja "na końcu" dąży do nieskończoności (Z2→∞), co daje dodatni współczynnik odbicia (Γ≈+1). Dodatnie odbicie oznacza wzrost obserwowanej amplitudy, więc na reflektogramie widzisz impuls/skok w górę.
Współczynnik odbicia Γ opisuje, jaka część fali odbija się od zmiany impedancji i z jakim znakiem. Liczy się go jako Γ=(Z2−Z1)/(Z2+Z1). Znak Γ mówi, czy odbicie jest dodatnie (w górę) czy ujemne (w dół), a wartość bezwzględna – jak silne jest niedopasowanie.
Najczęściej myli się kierunek impulsu: zwarcie błędnie utożsamia się z impulsem dodatnim, a przerwę z ujemnym. Drugi typowy błąd to wybór wykresu "najbardziej poszarpanego" zamiast oceny znaku pierwszego odbicia. Pomaga reguła: zwarcie w dół, przerwa w górę.
Odległość liczy się z zależności d=(v×t)/2, gdzie t to czas od wysłania impulsu do powrotu odbicia, a v to prędkość propagacji w kablu. Dzielisz przez 2, bo impuls pokonuje drogę tam i z powrotem. Błędne v daje proporcjonalnie błędną odległość.
Tak. Gdy impedancja w miejscu zakończenia/nieciągłości jest równa impedancji linii (Z2=Z1), wtedy Γ=0 i idealnie nie ma odbicia, więc reflektogram nie pokazuje skoku. W praktyce mogą wystąpić małe odbicia od drobnych niedopasowań, złączy lub zmian geometrii pary.
Poza zwarciem i przerwą TDR pozwala zobaczyć m.in. słabe złącza, odgałęzienia, miejsca zmiany typu kabla, zawilgocenia oraz niedopasowania terminacji. Zwykle objawiają się one mniejszymi impulsami/załamaniami, czasem z oscylacjami wynikającymi z odbić wielokrotnych.
Oscylacje często wynikają z odbić wielokrotnych między dwoma niedopasowaniami (np. złącze i koniec linii), z elementów o charakterze pojemnościowym/indukcyjnym lub z nieidealnego kształtu impulsu pomiarowego. Taki przebieg bywa trudniejszy do interpretacji niż czyste "open/short".
Ćwicz rozpoznawanie podstawowych przypadków: zwarcie (impuls w dół), przerwa (impuls w górę), dopasowanie (brak skoku). Następnie trenuj przykłady z odgałęzieniami i złączami. Warto też znać sens wzoru na Γ i umieć go zinterpretować jakościowo bez liczenia.
