Prędkość ruchu tłoczyska siłownika pneumatycznego zależy przede wszystkim od natężenia przepływu powietrza doprowadzanego do komory siłownika oraz od tego, jak szybko druga komora może się odpowietrzyć. Dlatego aby zmniejszyć prędkość wsuwu, w układzie sterowania stosuje się zawór, który dławi przepływ (czyli wprowadza regulowane ograniczenie przepływu).

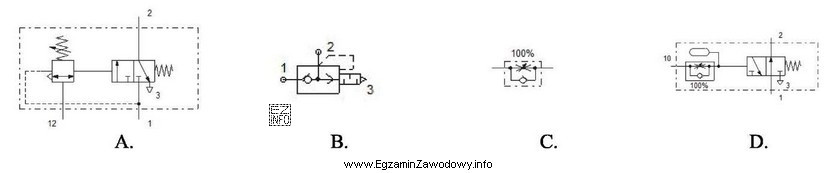

W praktycznych układach automatyki najczęściej wykorzystuje się zawór dławiąco-zwrotny (jednokierunkowy regulator przepływu). Pozwala on:
- regulować przepływ w jednym kierunku (a więc płynnie zmniejszać prędkość ruchu w wybranym kierunku),
- zapewnić swobodny przepływ w kierunku przeciwnym (dzięki obejściu z zaworem zwrotnym), co ułatwia ustawienie różnych prędkości dla wsuwu i wysuwu.
Typowym podejściem jest dławienie na wylocie z komory (tzw. meter-out), bo daje stabilniejszą regulację prędkości przy zmiennym obciążeniu niż samo dławienie na zasilaniu. Niezależnie od miejsca montażu, kluczową ideą jest to, że nie zmienia się "samego siłownika", tylko kontroluje się przepływ powietrza.
Dlaczego pozostałe typowe wybory bywają błędne?
- Zawór zwrotny zmienia kierunek przepływu (blokuje w jedną stronę), ale nie daje płynnej, nastawnej regulacji prędkości.
- Zawór rozdzielający służy do przełączania kierunku zasilania komór siłownika (steruje ruchem), lecz sam w sobie nie realizuje regulacji prędkości.
- Reduktor ciśnienia ogranicza ciśnienie, co wpływa głównie na siłę, a regulacja prędkości przez samo obniżanie ciśnienia jest niepewna i zwykle nie jest właściwą metodą ustawiania prędkości w cyklu.
Na egzaminie warto zapamiętać skrót myślowy: prędkość = przepływ. Jeśli pytanie dotyczy "zwolnienia" siłownika, szukaj elementu do regulacji przepływu (dławienia), a nie elementu do przełączania czy redukcji ciśnienia.
