W dokumentacji elektrycznej i elektronicznej (również w mechatronice) schemat ma być jednoznaczny i łatwy do śledzenia. Dlatego stosuje się ustandaryzowane zasady rysowania: połączenia prowadzi się możliwie prosto, unika się przypadkowych skosów, a opisy elementów nie mogą utrudniać rozpoznania symboli.

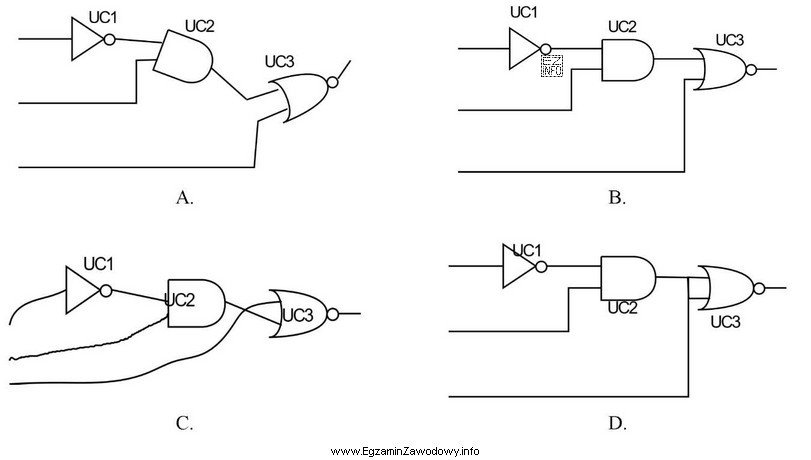

Odpowiedź "B." jest poprawna, ponieważ przedstawia schemat wykonany zgodnie z typowymi wymaganiami normatywnymi: przewody są poprowadzone ortogonalnie (poziomo i pionowo, z załamaniami pod kątem prostym), linie są równe i wyglądają jak wykonane narzędziem do rysunku technicznego, a oznaczenia elementów (np. UC1, UC2, UC3) są umieszczone konsekwentnie w tym samym miejscu względem symboli oraz nie nachodzą na symbole bramek.
Odpowiedź "A." jest błędna, bo zastosowano połączenia ukośne. Nawet jeśli logicznie układ może być równoważny, skosy pogarszają czytelność i utrudniają prowadzenie wzroku po węzłach, a w dokumentacji technicznej dąży się do standardowego, ortogonalnego prowadzenia linii.
Odpowiedź "C." jest błędna, ponieważ schemat jest narysowany odręcznie: linie są faliste i nierówne. Taki zapis może być dopuszczalny jako szkic roboczy, ale nie jako schemat w dokumentacji, która ma być powtarzalnie interpretowana przez różne osoby (montaż, serwis, diagnostyka).
Odpowiedź "D." jest błędna mimo ortogonalnych połączeń, bo naruszona jest czytelność opisów: etykieta nachodzi na symbol, a dodatkowo położenie opisów jest niespójne (część nad, część pod symbolami). To zwiększa ryzyko pomyłki przy identyfikacji elementów i odczycie połączeń.
Wskazówka egzaminacyjna: najpierw sprawdź trzy kryteria: (1) czy przewody są tylko pion/poziom, (2) czy opisy nie kolidują z symbolami, (3) czy cały rysunek jest technicznie "czysty" i konsekwentny. Dopiero potem oceniaj szczegóły funkcjonalne układu.
