W schematach elektrycznych i elektronicznych kluczowa jest jednoznaczność połączeń. Fragment układu cyfrowego może wyglądać "podobnie" w kilku wariantach, ale o poprawności decydują detale graficzne: czy węzły są wyraźnie zaznaczone, czy skrzyżowanie przewodów nie jest mylone z połączeniem oraz czy symbole elementów i kierunki prowadzenia linii są spójne i czytelne.

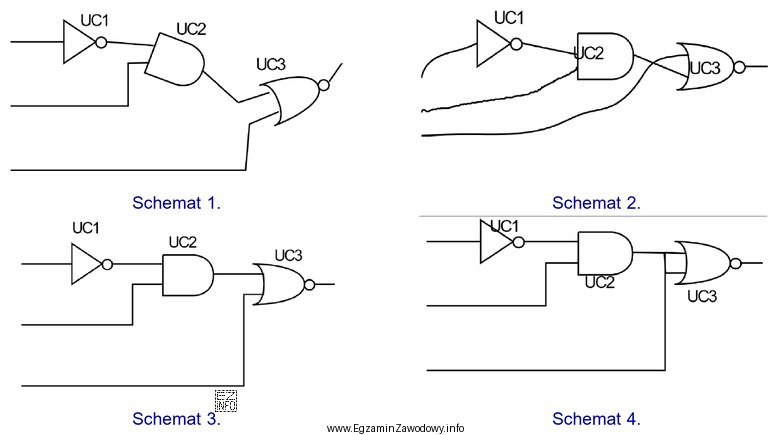

Odpowiedź "Schemat 3." jest poprawna, ponieważ przedstawia połączenia w sposób zgodny z zasadami dokumentacji: widać, gdzie sygnały są połączone, a gdzie jedynie się krzyżują, a zapis nie pozostawia miejsca na alternatywną interpretację połączeń.
Pozostałe odpowiedzi są błędne, bo typowo zawierają jeden z częstych problemów spotykanych na źle wykonanych schematach:
- Niejasne węzły – brak jednoznacznego oznaczenia miejsca połączenia może prowadzić do błędnego odczytu obwodu.
- Skrzyżowania jak połączenia – przecięcie linii bez właściwego oznaczenia może sugerować połączenie, którego w rzeczywistości nie ma (lub odwrotnie).
- Niespójne prowadzenie przewodów – zbyt dużo załamań, brak porządku kierunków prowadzenia lub nieczytelne "plątaniny" utrudniają analizę i sprzyjają pomyłkom serwisowym.
W praktyce (np. w utrzymaniu ruchu) taka różnica ma znaczenie: błędnie odczytany węzeł czy skrzyżowanie może spowodować złą diagnozę usterki albo niewłaściwe podłączenie podczas naprawy. Na egzaminie warto więc porównywać schematy metodycznie: najpierw szukać miejsc krzyżowania linii, potem węzłów oraz spójności symboli i oznaczeń sygnałów.
