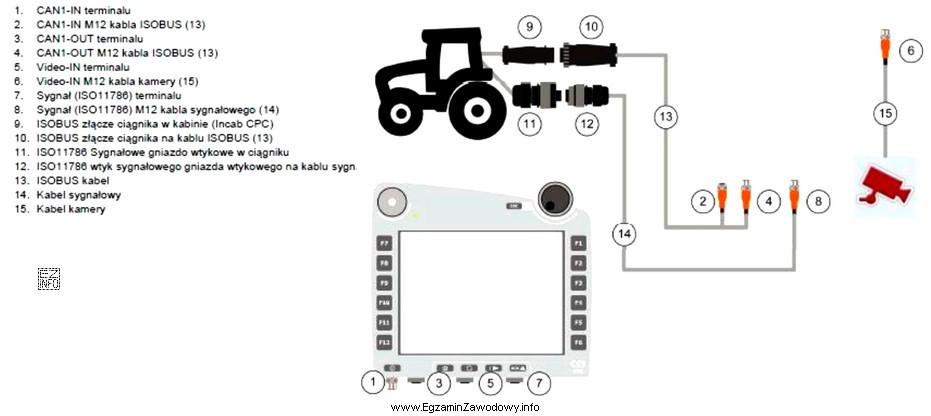

Pytanie sprawdza umiejętność odczytania numeracji elementów na schemacie/rysunku terminala stosowanego w systemach mechatronicznych w rolnictwie. Kluczowe jest, że wskazany jest łącznik wtykowy oznaczony cyfrą 6, a zadanie dotyczy ustalenia, do którego numeru interfejsu należy go podłączyć.
Poprawna odpowiedź to "5", ponieważ na schemacie połączeń numer "6" (łącznik wtykowy) jest przyporządkowany do interfejsu oznaczonego numerem "5". W praktyce oznacza to, że aby zachować zgodność połączeń (mechaniczną i funkcjonalną) oraz zapewnić właściwe działanie układu, wtyk "6" powinien trafić do gniazda/interfejsu "5".
Dlaczego pozostałe propozycje są niepoprawne?
- "3" to inny interfejs niż ten wskazany dla łącznika "6" — wybór tej opcji zwykle wynika z pomylenia numeracji lub zbyt szybkiego odczytu rysunku.
- "1" także nie odpowiada przypisaniu ze schematu; to typowy skutek odwrócenia relacji (szukanie "pierwszego" interfejsu zamiast właściwego) albo przeniesienia nawyków z innych instalacji.
- "7" jest błędne, jeśli schemat jednoznacznie łączy "6" z "5"; wybór "7" bywa efektem zgadywania na podstawie "bliskości" liczb lub założenia, że numeracja jest rosnąca i "powiązana sąsiednio".
Wskazówka egzaminacyjna: najpierw zidentyfikuj dokładnie element (tu: "6"), potem odszukaj jego połączenie na schemacie (linia/oznaczenie), a dopiero na końcu odczytaj numer interfejsu. Unikniesz w ten sposób pomyłek wynikających z podobnych cyfr i wielu oznaczeń na rysunku.
