W diagnostyce mechatronicznych systemów silnika jednym z kluczowych elementów jest czujnik położenia wałka rozrządu (często realizowany jako czujnik Halla). Na schemacie elektrycznym nie "zgaduje się" numeru elementu — należy go odczytać przy właściwym symbolu lub w legendzie/wykazie elementów.

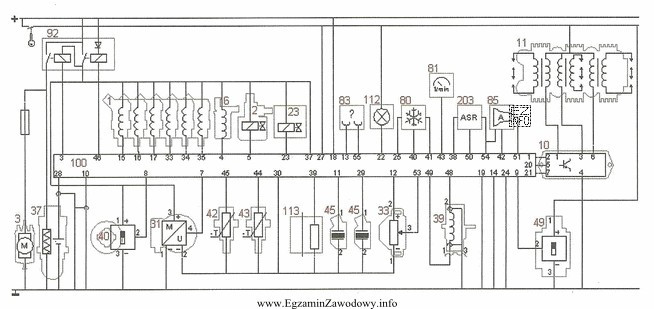

Poprawna odpowiedź "40." wynika z tego, że na dołączonym schemacie właśnie tym numerem oznaczono czujnik Halla na wałku rozrządu. Taka identyfikacja jest typowym zadaniem egzaminacyjnym: sprawdza umiejętność pracy z dokumentacją serwisową, a nie teorię na poziomie obliczeń.
Dlaczego pozostałe numery są niepoprawne? Ponieważ odnoszą się do innych elementów schematu (np. złączy, sterownika, innego czujnika lub fragmentu instalacji). Typowym błędem jest pomylenie czujnika wałka rozrządu (CMP) z czujnikiem wału korbowego (CKP) albo wskazanie numeru elementu znajdującego się w pobliżu na rysunku, bez upewnienia się, że symbol i opis odpowiadają czujnikowi Halla CMP.
Wskazówka egzaminacyjna: najpierw znajdź na schemacie nazwę/skrót czujnika (np. opis funkcji: położenie wałka rozrządu), potem dopasuj symbol czujnika (Hall), a dopiero na końcu odczytaj numer identyfikacyjny. To zmniejsza ryzyko wyboru numeru "na oko".
