KWALIFIKACJA MOT2 - STYCZEŃ 2016

PYTANIE NR 22.
Którym numerem oznaczono na schemacie elektrycznym gniazdo diagnostyczne ODB?

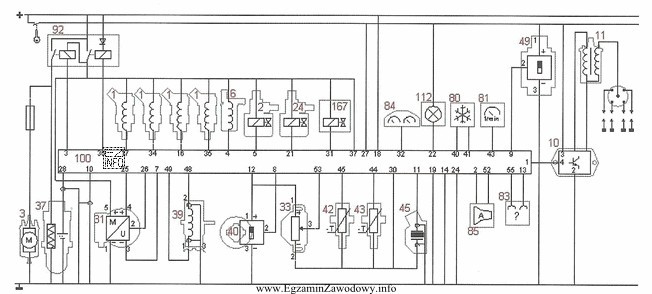

Ilustracja przedstawia schemat elektryczny, który jest częścią egzaminu zawodowego dla elektromechanika pojazdów
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Gniazdo diagnostyczne OBD identyfikuje się na schemacie po opisie/skrótach przy symbolu złącza, a następnie odczytuje przypisany mu numer pozycji.
Na załączonym schemacie numerem oznaczającym gniazdo diagnostyczne jest 83, pozostałe numery dotyczą innych elementów.

Pełne wyjaśnienie:

Pytanie sprawdza praktyczną umiejętność pracy z dokumentacją: na schemacie elektrycznym elementy (złącza, czujniki, moduły) mają swoje oznaczenia i często także numery pozycji. Aby odpowiedzieć poprawnie, należy:

  1. Odnaleźć na schemacie opis wskazujący na gniazdo diagnostyczne OBD (zwykle jako złącze/gniazdo, czasem z dopiskiem "diagnostic", "DLC" lub "OBD").
  2. Upewnić się, że to właściwy element (złącze diagnostyczne, a nie np. inne złącze wiązki).
  3. Odczytać numer przypisany do tego elementu na schemacie.

Poprawna odpowiedź to 83, ponieważ na tym schemacie właśnie tym numerem opisano gniazdo diagnostyczne.

Dlaczego pozostałe odpowiedzi są błędne?

  • 31 – to numer innego elementu/pozycji na rysunku; typowy błąd to przeskoczenie wzrokiem na najbliższy numer w okolicy złącza.
  • 11 – również nie dotyczy gniazda OBD; często wybierany przez osoby, które szukają "małych" numerów zamiast faktycznego oznaczenia na schemacie.
  • 84 – jest szczególnie podstępne, bo może występować obok 83; to klasyczny przykład interferencji podobieństwa (pomyłka o 1 w górę).

Wskazówka egzaminacyjna: przy pytaniach o numer elementu zawsze najpierw znajdź opis funkcji (tu: gniazdo diagnostyczne), a dopiero potem numer. Nie zgaduj na podstawie "typowych" numerów — numeracja jest zależna od konkretnego schematu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Gniazdo diagnostyczne OBD (często nazywane DLC) to złącze serwisowe, przez które podłącza się tester diagnostyczny do pojazdu. Umożliwia odczyt kodów usterek, parametrów bieżących i komunikację z modułami sterującymi. Jego lokalizacja zależy od modelu, ale zwykle jest w kabinie.
Na schemacie szukaj symbolu złącza oraz opisu typu "OBD", "DLC" lub informacji o diagnostyce. Często złącze ma też wyszczególnione piny i prowadzące do niego przewody (np. zasilanie, masa, linie komunikacyjne). Kluczowe jest dopasowanie opisu funkcji, nie samego numeru.
Numery na schemacie to zwykle numeracja elementów w dokumentacji konkretnego producenta i modelu, a nie uniwersalny standard. Złącze OBD może mieć tę samą funkcję, ale w jednym schemacie będzie "83", a w innym "X1" lub inny numer/oznaczenie. Dlatego zawsze trzeba czytać legendę i opisy.
W praktyce spotyka się przede wszystkim skrót OBD (On-Board Diagnostics). Zapis "ODB" bywa literówką lub lokalnym oznaczeniem w materiałach. Na egzaminie trzymaj się identyfikacji po funkcji elementu na schemacie (gniazdo diagnostyczne), a nie wyłącznie po samym skrócie.
Do gniazda OBD zwykle dochodzi zasilanie (stały plus), masa oraz przewody komunikacyjne używane do diagnostyki (w zależności od pojazdu i rocznika). Na schemacie najłatwiej potwierdzić złącze po tym, że łączy się z instalacją zasilania i z siecią komunikacyjną modułów.
Najpierw zaznacz palcem lub kursorem konkretny symbol złącza opisany jako diagnostyczne, a dopiero potem odczytaj numer przy tym samym symbolu. Pomaga też sprawdzenie, czy numer jest wpisany w ramkę złącza, w legendę lub przy odnośniku. Nie przeskakuj wzrokiem na najbliższy numer obok.
Są najtrudniejsze, gdy schemat jest gęsty, a obok siebie występuje wiele złączy i podobnych numerów. Trudność rośnie też, gdy zdający nie korzysta z legendy/indeksu elementów i próbuje zgadywać. Najlepsza strategia to metodyczne: opis → symbol → numer.
Najczęściej: (1) mylenie podobnych numerów, (2) szukanie numeru bez znalezienia opisu funkcji, (3) ignorowanie legendy i oznaczeń złączy, (4) odczyt numeru z sąsiedniego elementu w tej samej wiązce. Warto ćwiczyć skanowanie schematu "od opisu do symbolu".
Najczęściej jest w kabinie (np. pod deską rozdzielczą), ale nie jest to reguła absolutna dla wszystkich konstrukcji. Lokalizacja zależy od producenta i modelu. W zadaniach schematowych nie opieraj się na typowym miejscu montażu, tylko na oznaczeniu złącza w dokumentacji.
Weź kilka schematów i ćwicz wyszukiwanie: złączy, bezpieczników, mas, punktów rozgałęzień oraz elementów diagnostycznych. Ustal procedurę: najpierw legenda/oznaczenia, potem śledzenie przewodu, na końcu potwierdzenie numeru elementu. Regularne krótkie ćwiczenia dają najlepszy efekt.
info

Około 52% zdających odpowiada poprawnie na to pytanie. trudne

Źródła:

  • SAE J1962 – dokument normatywny definiujący złącze diagnostyczne OBD-II (DLC) i jego standardową formę.
  • ISO 15031 (seria) – normy dotyczące diagnostyki pokładowej OBD dla pojazdów drogowych (ogólne wymagania i komunikacja).

Materiały:

  • Instrukcje serwisowe i schematy elektryczne konkretnej marki/modelu (np. ELSA/Autodata/producent)
  • Ćwiczenia z czytania schematów: wyszukiwanie złączy, mas, bezpieczników i punktów połączeń
  • Materiały dydaktyczne o diagnostyce pokładowej OBD (zasada działania, rola złącza)
