Którym symbolem graficznym należy oznaczyć łącznik świecznikowy na schemacie ideowym instalacji elektrycznej?
Którym symbolem graficznym należy oznaczyć łącznik świecznikowy na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

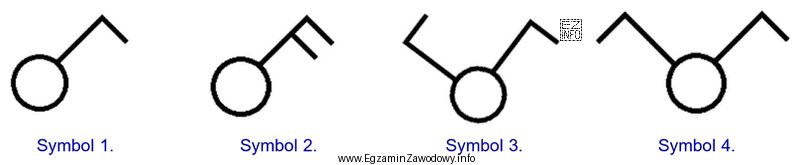

Analiza symboli graficznych przedstawionych na zdjęciu wskazuje, że symbol 4. najlepiej odpowiada standardowemu oznaczeniu łącznika świecznikowego w schematach ideowych instalacji elektrycznych. Symbol ten składa się z dwóch połączonych linii z okręgiem na końcu, co jest typowym oznaczeniem dla tego typu łącznika.
