Drabinki kablowe to elementy systemu tras kablowych stosowane głównie wtedy, gdy przewody lub kable mają być prowadzone w sposób uporządkowany, z dobrą wentylacją i możliwością łatwej rozbudowy (często w obiektach przemysłowych, technicznych i na długich odcinkach). Na rysunkach instalacyjnych taki sposób prowadzenia instalacji oznacza się odrębnym symbolem graficznym, który w legendzie odróżnia drabinki od innych rozwiązań.

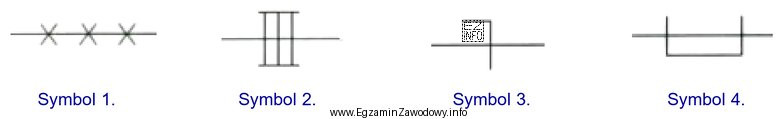

Odpowiedź "Symbolem 2." jest właściwa, ponieważ w tym zestawie symboli właśnie ten znak odpowiada trasie prowadzonej na drabinkach kablowych (czyli na konstrukcji o charakterze szczebelkowym, a nie na pełnym dnie).
- Odpowiedź "Symbolem 1." jest błędna, ponieważ odnosi się do innego sposobu prowadzenia instalacji (np. innego typu trasy lub innej metody układania przewodów) i nie identyfikuje drabinek kablowych.
- Odpowiedź "Symbolem 3." jest błędna, bo odpowiada innemu wariantowi prowadzenia przewodów; typową pomyłką jest utożsamienie wszystkich "tras kablowych" jako jednego symbolu, mimo że legenda rozdziela drabinki, korytka, rury lub kanały.
- Odpowiedź "Symbolem 4." jest błędna z tego samego powodu: symbol wskazuje inny sposób prowadzenia instalacji i nie oznacza prowadzenia na drabinkach.
Wskazówka egzaminacyjna: w pytaniach o symbole zawsze warto szukać cech odróżniających (np. "szczeble" vs "pełne dno" trasy). Jeżeli zadanie bazuje na legendzie/rysunku, kluczowe jest czytanie całego zestawu oznaczeń, a nie opieranie się na pamięci numeru symbolu z innych materiałów.
