KWALIFIKACJA ELE2 - CZERWIEC 2015 (test 2)

PYTANIE NR 18.
Którym symbolem graficznym oznacza się prowadzenie przewodów w tynku na schemacie ideowym projektowanej instalacji elektrycznej?

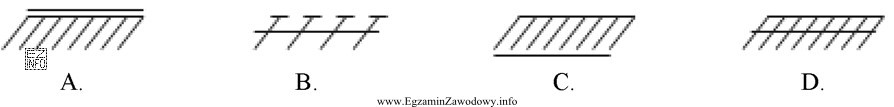

Ilustracja przedstawia cztery symbole graficzne oznaczone literami A, B, C i D, które mogą być używane w schematach ideowych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schematach ideowych i rysunkach instalacyjnych sposób prowadzenia przewodów (np. w tynku/podtynkowo) oznacza się umownym symbolem graficznym zgodnym z przyjętą konwencją i legendą projektu. Poprawna odpowiedź wskazuje właśnie ten symbol dla prowadzenia przewodów w tynku, a pozostałe dotyczą innych sposobów prowadzenia lub innych elementów instalacji.

Pełne wyjaśnienie:

Sposób prowadzenia przewodów jest w dokumentacji instalacji elektrycznych informacją kluczową, bo wpływa na technologię wykonania (np. bruzdowanie, dobór osprzętu, trasy, osłony) oraz na późniejszą kontrolę zgodności robót z projektem. Dlatego na schemacie ideowym/rysunku instalacyjnym stosuje się symbole umowne, które jednoznacznie rozróżniają prowadzenie przewodów: podtynkowo (w tynku), natynkowo, w rurach/osłonach, w korytach/peszlach itp.

W tym zadaniu należy wskazać symbol odpowiadający prowadzeniu przewodów w tynku (czyli w praktyce instalacji podtynkowej lub w warstwie tynku, zależnie od przyjętej legendy). Poprawna odpowiedź jest tą, która wśród podanych wariantów przedstawia konwencjonalne oznaczenie przewodu prowadzonego w tynku zgodnie z przyjętą symboliką w rysunkach instalacyjnych.

  • Dlaczego pozostałe odpowiedzi są błędne? Zwykle przedstawiają symbole innych tras lub innych sposobów prowadzenia (np. natynkowo) albo odnoszą się do innych obiektów (np. elementów osprzętu, rur/osłon, korytek). Uczniowie często mylą te znaki, bo różnice bywają subtelne (rodzaj linii, przerywana/ciągła, dodatkowe oznaczenia).
  • Jak się bronić na egzaminie? Najpierw odczytaj dokładnie warunek "w tynku", potem porównaj cechy symboli w odpowiedziach i wybierz ten, który odpowiada prowadzeniu podtynkowemu. Jeśli w zadaniu jest legenda/rysunek pomocniczy, traktuj ją jako nadrzędną dla tego arkusza.

W praktyce zawodowej elektryka umiejętność poprawnego odczytania symboli jest niezbędna zarówno na etapie montażu, jak i przy odbiorach oraz w konserwacji instalacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Oznacza ułożenie przewodów w warstwie tynku (instalacja podtynkowa) zgodnie z dokumentacją. W praktyce wiąże się to z prowadzeniem tras w bruzdach i przykryciem ich tynkiem. Na rysunku pokazuje się to symbolem umownym z legendy projektu.
Różnica wynika z zastosowanego symbolu graficznego (np. typ linii, sposób zaznaczenia trasy). Najpewniejsza metoda to porównanie z legendą rysunku lub przyjętą normą symboli. Nie zgaduj "na oko" – szukaj cechy rozróżniającej.
Projekty mogą bazować na różnych konwencjach rysunkowych, a część oznaczeń jest doprecyzowana w legendzie autora projektu. Dodatkowo w praktyce stosuje się uproszczenia zależne od rodzaju rysunku (schemat ideowy vs rzut kondygnacji), więc zawsze czytaj opis i legendę.
Najczęstsze są: mylenie podobnych linii (ciągła/przerywana), ignorowanie dopisków w legendzie, oraz przenoszenie nawyków z innych arkuszy. Uczniowie wybierają też symbol "najbardziej znajomy", zamiast sprawdzić, czy pasuje do warunku "w tynku".
Nie zawsze. Schemat ideowy bywa uproszczony i skupia się na połączeniach oraz funkcjach obwodów. Jednak w niektórych zadaniach egzaminacyjnych symbolika może wskazywać także sposób prowadzenia przewodów. Decydujące są oznaczenia na arkuszu i legenda.
Najpierw znajdź legendę (często na tym samym arkuszu). Następnie dopasuj symbol z odpowiedzi do symbolu w legendzie opisanej jako prowadzenie przewodów "w tynku/podtynkowo". Legendę traktuj jako źródło nadrzędne dla danego zadania, nawet jeśli znasz inne warianty.
Stosuje się je najczęściej w budynkach mieszkalnych i usługowych, gdy wymagana jest estetyka (brak widocznych przewodów) i ochrona mechaniczna. Wymaga to jednak odpowiedniej technologii robót budowlanych i zachowania zasad prowadzenia tras (np. pion/poziom).
To rysunek pokazujący połączenia i funkcje elementów instalacji w sposób uproszczony, bez odwzorowania rzeczywistych odległości. Ułatwia zrozumienie obwodów, zabezpieczeń i punktów przyłączeniowych. Symbolika na schemacie jest umowna i powinna być czytana zgodnie z legendą/normą.
Najbardziej znanym odniesieniem jest seria IEC 60617 (oraz jej odpowiedniki krajowe/EN), która zbiera symbole graficzne dla diagramów. W zadaniach egzaminacyjnych i projektach praktycznych kluczowe jest jednak to, co przyjął autor dokumentacji i jak opisał to w legendzie.
Bo to realna umiejętność zawodowa: błędna interpretacja symbolu może prowadzić do złej technologii wykonania, kolizji z innymi instalacjami albo niezgodności z projektem przy odbiorze. Na egzaminie daje to też szybkie punkty, jeśli opanujesz najczęstsze oznaczenia.
info

Statystycznie 43% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Na schematach ideowych i rysunkach instalacyjnych sposób prowadzenia przewodów (np. w tynku/podtynkowo) oznacza się umownym symbolem graficznym zgodnym z przyjętą konwencją i legendą projektu."

Źródła:

  • IEC 60617 (seria): Graphical symbols for diagrams (baza symboli IEC 60617) – zakres: symbole graficzne w schematach
  • PN-EN 60617 (seria): Symbole graficzne stosowane w schematach – odpowiednik krajowy/EN dla IEC 60617

Materiały:

  • Aktualne normy dotyczące symboli graficznych w dokumentacji elektrotechnicznej (IEC/PN-EN 60617)
  • Podręczniki i zbiory zadań z czytania dokumentacji instalacji elektrycznych dla kwalifikacji elektryk
  • Przykładowe projekty instalacji elektrycznych z legendą oznaczeń (rysunki: schematy ideowe, rzuty kondygnacji)
