Miernik masowego przepływu powietrza (MAF) jest czujnikiem stosowanym w układzie dolotowym silnika. Dostarcza sterownikowi silnika informacji o ilości zasysanego powietrza, co wpływa na dawkę paliwa, korekty mieszanki i ogólną pracę jednostki napędowej. W wielu rozwiązaniach w jednej obudowie MAF znajduje się także czujnik temperatury powietrza dolotowego (IAT), ponieważ temperatura istotnie wpływa na gęstość powietrza i obliczenia sterownika.

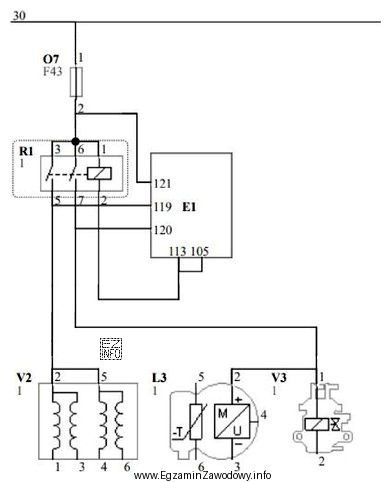

W tego typu zadaniu kluczowa jest umiejętność odczytania oznaczenia elementu na konkretnym schemacie. Poprawna odpowiedź "L3" wynika z tego, że na dołączonym rysunku właśnie tym symbolem oznaczono miernik masowego przepływu powietrza z wbudowanym pomiarem temperatury.
Pozostałe propozycje są błędne, ponieważ na schemacie odnoszą się do innych elementów/oznaczeń, a nie do przepływomierza z czujnikiem temperatury. Typowe pomyłki zdających polegają na:
- wybieraniu symbolu kojarzącego się z "pomiarem" bez sprawdzenia, czy dotyczy dolotu i czy obejmuje również temperaturę,
- myleniu czujników MAF i MAP (ten drugi mierzy ciśnienie w kolektorze, a nie masowy przepływ),
- traktowaniu liter i cyfr jako uniwersalnych między schematami różnych producentów, mimo że oznaczenia są zależne od dokumentacji.
Na egzaminie warto najpierw ustalić, jakiego typu elementu szukamy (czujnik w torze powietrza, zwykle wielopinowy, z sygnałem do ECU), a dopiero potem odczytać jego symbol/oznaczenie z rysunku. To podejście ogranicza zgadywanie i pomaga w szybkiej identyfikacji właściwej odpowiedzi.
