Transformator bezpieczeństwa (safety isolating transformer) służy do zasilania obwodów o napięciu bezpiecznym, typowo SELV lub PELV. Kluczową cechą takiego transformatora jest galwaniczna separacja oraz przeznaczenie do ograniczenia ryzyka porażenia prądem elektrycznym, zwłaszcza w środowiskach o podwyższonym zagrożeniu.

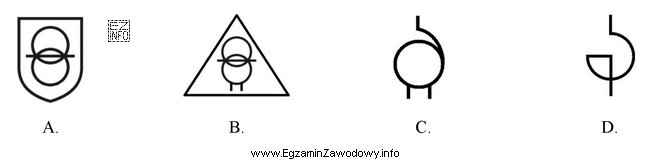

W schematach elektrycznych sam "zwykły" transformator przedstawia się jako dwa uzwojenia (symbolicznie dwie części po stronie pierwotnej i wtórnej). Natomiast transformator bezpieczeństwa ma dodatkowe wyróżnienie graficzne: jego symbol jest umieszczony w tarczy, która w konwencjach normowych pełni rolę znaku ochrony/bezpieczeństwa. To właśnie ta tarcza jest elementem, który odróżnia go od innych odmian transformatorów.
Odpowiedź "A" jest poprawna, ponieważ pokazuje podstawowy symbol transformatora umieszczony wewnątrz tarczy, czyli z jednoznacznym wskazaniem funkcji bezpieczeństwa.
Pozostałe symbole nie spełniają tego kryterium:
- Oznaczenie transformatora w trójkącie nie jest standardowym symbolem transformatora bezpieczeństwa; trójkąt może sugerować inne cechy/klasyfikacje i może prowadzić do błędnego skojarzenia.
- Symbol z pojedynczym okręgiem i dodatkowymi liniami jest typowy dla innych elementów pomiarowych/urządzeń (np. przekładników lub elementów o innej funkcji), a nie dla transformatora bezpieczeństwa.
- Znak z linią i półkolem nie odpowiada konwencji przedstawiania transformatorów (brak dwóch stron uzwojeń), więc nie opisuje tej grupy elementów.
W praktyce umiejętność rozpoznania tego symbolu pomaga poprawnie czytać schematy zasilania i sterowania, dobierać rozwiązania SELV/PELV oraz interpretować dokumentację urządzeń, gdzie wymagane jest napięcie bezpieczne i separacja.
