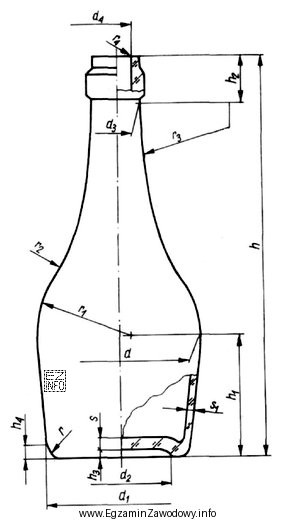

Pytanie sprawdza umiejętność odczytu wymiaru z rysunku technicznego butelki i przypisania właściwego symbolu do wskazanego miejsca: "średnica korpusu przy dnie". Na rysunkach technicznych wyrobów (w tym opakowań szklanych) często występuje kilka średnic, dlatego stosuje się oznaczenia indeksowane, np. d1, d2, aby jednoznacznie odróżnić różne przekroje/poziomy pomiaru.
Odpowiedź d1 jest poprawna, ponieważ odpowiada średnicy (oznaczenie literą "d") przypisanej do strefy korpusu położonej przy dnie. Kluczowe jest więc połączenie dwóch informacji: (1) typ wymiaru: średnica → "d", oraz (2) lokalizacja: przy dnie → właściwy indeks dolny zgodny z podpisem na rysunku.
Pozostałe odpowiedzi są błędne z typowych powodów:
- s1 – mimo że ma indeks, nie jest oznaczeniem średnicy; na wielu rysunkach litera "s" bywa używana do innych wymiarów (np. szerokości/odległości lub grubości zależnie od przyjętej konwencji). Wybór tej opcji zwykle wynika z patrzenia wyłącznie na indeks, a nie na znaczenie litery.
- s – jest najbardziej ogólne i przez to bywa wybierane "na skróty", ale pytanie dotyczy średnicy korpusu, więc trzeba szukać oznaczenia typu "d…", nie "s".
- d2 – to także średnica, lecz inna niż przy dnie (np. wyżej na korpusie, w innym przekroju lub dla innego elementu). Błąd polega na pomyleniu indeksów dolnych, czyli nieuwzględnieniu, że d1 i d2 odnoszą się do różnych miejsc pomiaru.
Wskazówka egzaminacyjna: najpierw ustal rodzaj wymiaru (średnica → "d"), a dopiero potem porównuj indeksy i lokalizację wymiaru na rysunku (tu: okolice dna). To zmniejsza ryzyko pomyłki między d1 i d2 oraz przypadkowego wyboru "s".
