Rozpoznanie właściwego symbolu wymaga powiązania funkcji łącznika ze znakiem graficznym używanym w dokumentacji. Łącznik schodowy (często nazywany też łącznikiem zmiennym) umożliwia włączanie i wyłączanie tego samego obwodu oświetlenia z dwóch różnych miejsc. W praktyce spotyka się go w klatkach schodowych i długich korytarzach. Typowo ma trzy zaciski: jeden wspólny (L) i dwa korespondencyjne.

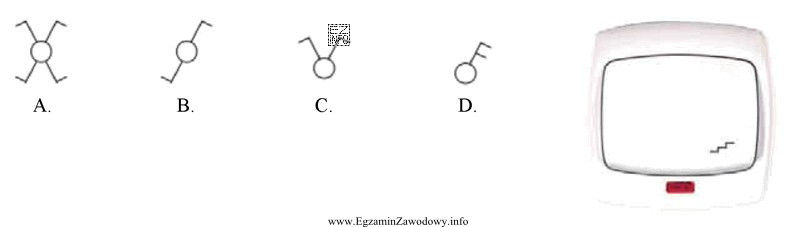

W symbolice schematowej (wg PN-EN 60617 wskazanej w kontekście) łącznik schodowy przedstawia się jako okrąg z dwiema ukośnymi liniami skierowanymi w przeciwne strony, zakończonymi krótkimi kreskami. To odróżnia go od innych często mylonych łączników:
- Łącznik krzyżowy ma bardziej rozbudowany symbol (charakterystyczne cztery ukośne linie). Jest stosowany, gdy sterowanie ma być z więcej niż dwóch miejsc i pracuje "pomiędzy" dwoma łącznikami schodowymi.
- Łącznik świecznikowy służy do niezależnego sterowania dwoma obwodami (np. dwie sekcje żyrandola), a symbol ma dwie linie układające się w kształt litery V.
- Łącznik dwubiegunowy rozłącza jednocześnie dwa przewody toru zasilania; jego symbol jest inny (pojedyncza linia w górę z dodatkowymi kreskami).
Zdjęcie przedstawia łącznik z piktogramem schodów na klawiszu, co w praktyce instalacyjnej jest częstym oznaczeniem łącznika schodowego. Dlatego poprawne jest wskazanie symbolu przypisanego właśnie do łącznika schodowego, a nie do krzyżowego, świecznikowego czy dwubiegunowego.
Wskazówka egzaminacyjna: najpierw ustal funkcję (sterowanie z dwóch miejsc), a dopiero potem dopasuj symbol po cechach: "dwie ukośne linie w przeciwne strony" dla schodowego, "cztery ukośne" dla krzyżowego.
