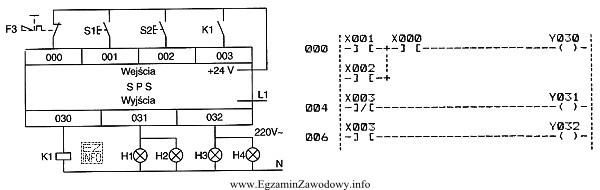

Lampki H3 i H4 pełnią funkcję sygnalizacji stanu pracy układu: są zasilane z tego samego wyjścia sterownika PLC (Y032) i połączone równolegle, więc każda z nich dostaje to samo napięcie, a awaria jednej nie musi gasić drugiej.
Kluczowe jest prześledzenie zależności w logice PLC:
- W szczeblu 006 programu drabinkowego znajduje się styk normalnie otwarty (NO) X003, który bezpośrednio steruje cewką wyjścia Y032.
- Wejście X003 jest podłączone do styku pomocniczego zwiernego stycznika K1. Taki styk zamyka się, gdy cewka stycznika jest zasilona i stycznik jest załączony.
- Gdy cewka K1 jest zasilona, styk pomocniczy K1 zamyka się → na X003 pojawia się stan TRUE → X003 "przewodzi" w szczeblu 006 → Y032 zostaje załączone → lampki H3 i H4 świecą.
Dlatego poprawne jest stwierdzenie, że H3 i H4 świecą, gdy załączony jest stycznik K1 (zasilona cewka), co wynika z pętli sprzężenia zwrotnego przez styk pomocniczy K1 na X003.
Pozostałe odpowiedzi są mylące, bo opisują brak świecenia, brak wpływu X003 lub sugerują brak związku z zabezpieczeniem. W tym układzie świecenie H3/H4 jest wprost konsekwencją aktywacji Y032, a to zależy od X003, który jest potwierdzeniem stanu K1.
