W instalacjach sprężonego powietrza jednym z najczęstszych problemów eksploatacyjnych są nieszczelności (na złączkach, szybkozłączach, zaworach, wężach, rozdzielaczach). Nawet niewielki wyciek powoduje stałą stratę sprężonego powietrza, co przekłada się na większą pracę sprężarki i wyższe koszty energii.
Do szybkiej lokalizacji takich miejsc stosuje się przyrządy działające na zasadzie detekcji dźwięku/ultradźwięków. Wyciek gazu przez małą szczelinę generuje szum o składowych wysokoczęstotliwościowych. Detektor zbiera sygnał (np. sondą kierunkową), przetwarza go i umożliwia operatorowi odsłuch w słuchawkach oraz często obserwację poziomu sygnału na wskaźniku. Dzięki temu można precyzyjnie wskazać punkt nieszczelności wśród wielu elementów instalacji.
Dlaczego pozostałe odpowiedzi nie pasują?
- "bezdotykowego pomiaru ciśnienia w gałęzi obwodu pneumatycznego" – pomiar ciśnienia realizuje się typowo manometrem lub czujnikiem ciśnienia podłączonym do układu (zwykle wymaga dostępu do króćca/portu pomiarowego), a nie urządzeniem "nasłuchowym".
- "bezdotykowego pomiaru natężenia przepływu powietrza w gałęzi obwodu pneumatycznego" – przepływ mierzy się przepływomierzami (termicznymi, różnicowociśnieniowymi, masowymi itp.), a sama detekcja dźwięku nie daje bezpośredniego, skalibrowanego wyniku natężenia przepływu w gałęzi.
- "wyszukiwania miejsc uszkodzenia przewodów w instalacji elektrycznej" – diagnostyka przewodów elektrycznych wykorzystuje inne metody (ciągłość obwodu, pomiary rezystancji izolacji, lokalizatory kabli), a wskazane urządzenie jest charakterystyczne dla diagnostyki wycieków w pneumatyce.

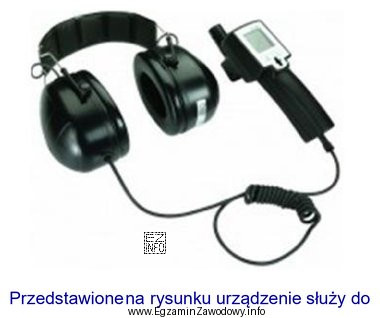

Wskazówka egzaminacyjna: gdy na ilustracji widać sondę, słuchawki i ręczny miernik, a pytanie dotyczy instalacji sprężonego powietrza, najczęściej chodzi o detektor nieszczelności. Parametry procesu (ciśnienie, przepływ) kojarz z czujnikami/manometrami/przepływomierzami, a nie z odsłuchem.
