KWALIFIKACJA ELE6 + ELE7 - CZERWIEC 2016

PYTANIE NR 34.
Minimalna odległość pomiędzy rurami o średnicy D = 175 mm w systemie przedstawionym na rysunku wynosi

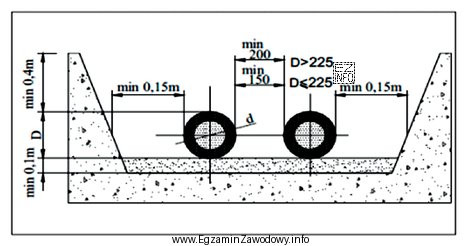

Ilustracja przedstawia przekrój poprzeczny systemu układania rur w rowie.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wartość minimalnej odległości dla rur o średnicy D = 175 mm należy odczytać z rysunku przedstawiającego układ instalacji.
Po zidentyfikowaniu średnicy i właściwego wymiaru na schemacie otrzymuje się 150 mm. Pozostałe propozycje wynikają z błędnego odczytu lub pomylenia jednostek (m zamiast mm).

Pełne wyjaśnienie:

Zadanie sprawdza umiejętność korzystania z dokumentacji technicznej instalacji rurowych: dla podanej średnicy rury (D = 175 mm) trzeba wskazać minimalny wymagany rozstaw w układzie pokazanym na rysunku. W praktyce oznacza to wyszukanie na schemacie/tabeli wymiaru przypisanego do tej średnicy i odczytanie wartości w jednostkach podanych w dokumentacji.

Odpowiedź "150 mm" jest poprawna, ponieważ odpowiada minimalnemu rozstawowi przypisanemu dla średnicy 175 mm w przedstawionym systemie. Warto zwrócić uwagę, że w tego typu zadaniach kluczowe jest, co dokładnie oznacza "odległość" (np. rozstaw osi, prześwit między zewnętrznymi powierzchniami, czasem także wariant z izolacją) – dlatego zawsze trzeba trzymać się definicji zastosowanej w rysunku.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "0,225 m" (czyli 225 mm) to typowy skutek pomylenia właściwego wymiaru na rysunku albo przyjęcia zbyt dużego rozstawu "na zapas", bez odczytu wartości minimalnej.
  • "0,1 m" (100 mm) może wynikać z odczytania wymiaru dla innej średnicy lub z nieuwzględnienia tego, że w rysunku wskazano minimalny rozstaw większy niż 100 mm.
  • "200 mm" jest odpowiedzią pozornie "bezpieczną", ale w zadaniu pytanie dotyczy minimalnej odległości z danego systemu/rysunku, więc należy wskazać dokładnie tę wartość, a nie przybliżenie czy większą wartość.

Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, przelicz wszystkie wartości na jedną jednostkę (najlepiej mm) i upewnij się, że odczytujesz wymiar dla średnicy 175 mm, a nie dla sąsiedniej średnicy z tabeli lub innej gałęzi instalacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To najmniejszy dopuszczalny rozstaw przewodów pokazany w dokumentacji. W zależności od rysunku może oznaczać odległość osi–oś albo prześwit między zewnętrznymi powierzchniami. Na egzaminie trzeba przyjąć definicję zastosowaną w danym schemacie.
Aby zamienić metry na milimetry, pomnóż wartość przez 1000. Przykładowo 0,1 m = 100 mm, a 0,225 m = 225 mm. Ujednolicenie jednostek ułatwia porównanie odpowiedzi i zmniejsza ryzyko pomyłki.
To celowy zabieg sprawdzający uważność oraz biegłość w jednostkach. Osoby rozwiązujące zadanie często automatycznie wybierają liczbę "wyglądającą znajomo" bez przeliczeń. Najbezpieczniej od razu sprowadzić wszystkie odpowiedzi do mm.
Najpierw znajdź w rysunku oznaczenie średnicy (np. D lub średnicę w legendzie). Następnie odszukaj wymiar rozstawu przypisany do tej średnicy w tym samym wariancie układu (ten sam typ prowadzenia rur). Nie korzystaj z wartości dla sąsiednich średnic.
Nie zawsze. W dokumentacji spotyka się różne definicje: prześwit (między powierzchniami), rozstaw osiowy (oś–oś) albo rozstaw uwzględniający izolację. Dlatego trzeba czytać opisy na rysunku i legendę; w zadaniu egzaminacyjnym właściwa jest definicja z załączonego schematu.
Podczas montażu w kanałach, na estakadach, w kotłowniach i węzłach cieplnych. Minimalny rozstaw zapewnia możliwość montażu podpór, wykonania izolacji, dostępu serwisowego oraz ogranicza ryzyko kolizji i uszkodzeń podczas pracy instalacji.
Najczęstsze są: pomylenie jednostek (m vs mm), odczyt wymiaru dla innej średnicy, przyjęcie "większej" wartości bez sprawdzenia, oraz błędne rozumienie, czy chodzi o odległość osiową czy prześwit. Pomaga ujednolicenie jednostek i uważna analiza legendy.
W praktyce większy rozstaw bywa dopuszczalny, ale w pytaniu egzaminacyjnym proszona jest minimalna wartość wynikająca z rysunku. Dlatego należy wskazać dokładnie tę najmniejszą wymaganą odległość, a nie wartość "bezpieczniejszą" lub zaokrągloną w górę.
Większa średnica zwykle wymaga większego miejsca na sam przewód, ewentualną izolację, uchwyty i kompensację wydłużeń. Dlatego rozstawy są często zależne od D i podane w tabelach lub na rysunkach wykonawczych. Zależność nie jest "na oko", tylko zgodna z dokumentacją systemu.
Ćwicz odczyt wymiarów, oznaczeń średnic i legend z typowych schematów instalacji. Trenuj szybkie przeliczanie jednostek i sprawdzanie, czego dotyczy wymiar (oś–oś czy prześwit). Dobrą praktyką jest zapisywanie danych: średnica → szukany wymiar → jednostka.
info

To pytanie poprawnie rozwiązuje 47% zdających egzamin. trudne

Materiały:

  • Podręczniki i skrypty z rysunku technicznego oraz dokumentacji instalacji rurowych
  • Instrukcje montażu systemów rurowych (katalogi producentów – tabele montażowe rozstawów)
  • Zadania ćwiczeniowe z odczytu wymiarów z rysunków i przeliczania jednostek
