W sieciach preizolowanych występuje kilka grup elementów, które na rysunkach mogą wyglądać podobnie, ale pełnią różne funkcje. Poprawne rozpoznanie wymaga powiązania cech konstrukcyjnych z zadaniem eksploatacyjnym.

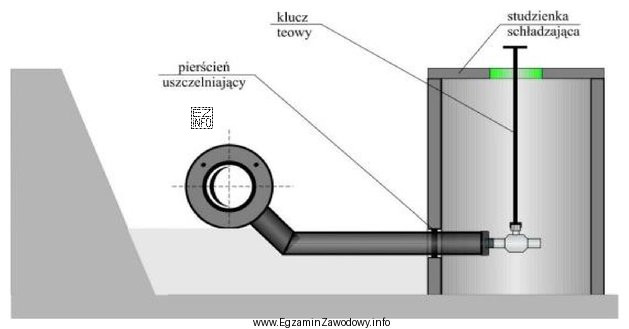

Odpowiedź "armatury odwadniającej sieci preizolowanej" jest właściwa, gdy przedstawiony element jest przeznaczony do odprowadzenia wody/skroplin z odcinka sieci (najczęściej z miejsc obniżeń lub punktów, gdzie może gromadzić się woda). Taka armatura jest elementem "serwisowym" sieci: umożliwia kontrolowany zrzut i obsługę w czasie eksploatacji.
Odpowiedź "układów alarmowych sieci preizolowanej" nie pasuje, gdyż system alarmowy w rurach preizolowanych jest związany z przewodami alarmowymi i detekcją zawilgocenia izolacji; jego elementy rozpoznaje się po typowych przewodach/wyprowadzeniach elektrycznych, a nie po rozwiązaniach do zrzutu medium.
Odpowiedź "armatury odpowietrzającej sieci preizolowanej" jest błędna, jeśli na rysunku nie widać rozwiązania typowego dla usuwania powietrza z najwyższych punktów instalacji (odpowietrzenie dotyczy gazów, a nie gromadzenia wody). Częstą pułapką jest sugerowanie się podobieństwem nazw: odpowietrzanie i odwadnianie to różne procesy i inne miejsca zabudowy.
Odpowiedź "preizolowanych kompensatorów mieszkowych" jest nieprawidłowa, ponieważ kompensator mieszkowy jest elementem kompensacji wydłużeń cieplnych (elastyczny mieszek), a nie armaturą do odwadniania czy odpowietrzania. Na rysunkach kompensator rozpoznaje się po charakterystycznej części mieszkowej i funkcji kompensacyjnej.
Wskazówka egzaminacyjna: przy pytaniach "Na rysunku przedstawiono budowę…" najpierw nazwij funkcję elementu (zrzut wody, usuwanie powietrza, sygnalizacja alarmowa, kompensacja), a dopiero potem dopasuj termin z odpowiedzi.
