Moment siły względem punktu A opisuje jej "zdolność do obracania" układu wokół tego punktu. Dla układu sił płaskich moment wypadkowy (zwany też momentem głównym) wyznacza się jako algebraiczną sumę momentów wszystkich sił działających na ciało:
MA = Σ MA,i, gdzie MA,i = Fi · ri, a ri jest ramieniem siły, czyli odległością prostopadłą od punktu A do linii działania danej siły.
Kluczowe kroki rozwiązywania takich zadań:
- Ustal konwencję znaków (np. moment przeciwny do ruchu wskazówek zegara jako dodatni) i stosuj ją konsekwentnie.

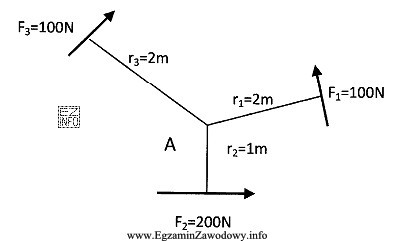

- Dla każdej siły odczytaj z rysunku jej linię działania i wyznacz ramię prostopadłe względem punktu A (to najczęstsze miejsce pomyłek).
- Policz momenty cząstkowe jako iloczyn wartości siły i ramienia, a następnie przypisz im znak zależny od kierunku obrotu.
- Zsumuj momenty. Jeśli część sił "kręci" w jedną stronę, a część w przeciwną, to wypadkowo część momentów się znosi.
Dlaczego odpowiedź "200 Nm" jest poprawna? Ponieważ po wykonaniu powyższej procedury dla wartości i odległości podanych na rysunku algebraiczna suma momentów względem punktu A daje wynik 200 N·m.
Dlaczego pozostałe wyniki są błędne (typowe przyczyny):
- "100 Nm" często wynika z pominięcia jednej z sił lub błędnego odczytu ramienia (np. przyjęcia połowy odległości albo odległości nieprostopadłej).
- "400 Nm" bywa skutkiem dodania wartości bez uwzględnienia przeciwnych zwrotów momentów (brak znaków).
- "600 Nm" zwykle pojawia się, gdy zsumuje się wszystkie momenty "na plus", albo gdy do momentu dodaje się dodatkowo składową, która w rzeczywistości ma zerowe ramię (linia działania przechodzi przez punkt A).
Wskazówka egzaminacyjna: zawsze zaznacz sobie na szkicu małą strzałką, w którą stronę dana siła obraca układ względem A, i dopiero potem wpisuj znak momentu. To ogranicza błędy wynikające z pośpiechu.
