W dokumentacji technicznej i projektowej (także w architekturze krajobrazu) ten sam obiekt można zaprezentować na różne sposoby. Kluczem jest rozpoznanie, z jakiego kierunku i w jakiej konwencji został pokazany element.

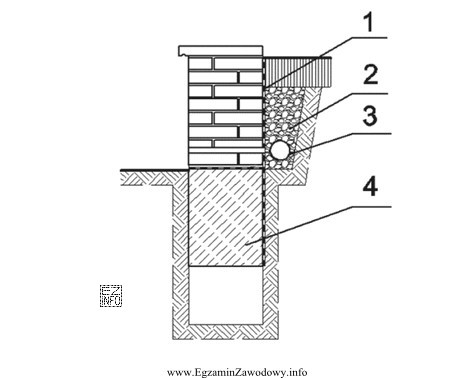

"Przekrój" stosuje się wtedy, gdy chcemy zobaczyć obiekt po umownym przecięciu – na takim rysunku często widać elementy, których nie da się poprawnie odczytać z samego widoku lub planu, np. wysokość posadowienia, warstwy konstrukcyjne, kształt fundamentu, układ materiałów czy relacje z gruntem. W przypadku murka przekrój pozwala ocenić m.in. jego konstrukcję oraz sposób osadzenia w podłożu.
Dlaczego pozostałe odpowiedzi nie pasują do takiego przedstawienia?
- "Widok" pokazuje obiekt z zewnątrz (np. z przodu lub z boku), bez "rozcinania" i bez ujawniania elementów wewnętrznych. Jest przydatny do oceny wyglądu, ale nie pokazuje tego, co jest "w środku" konstrukcji.
- "Plan" to rzut z góry (rzut poziomy). Sprawdza się do pokazania przebiegu murka w terenie, załamań, długości i usytuowania, ale nie służy do prezentowania budowy pionowej ani fundamentów w rozcięciu.
- "Schemat" jest uproszczonym zapisem ideowym, często symboliczno-opisowym. Schemat może pomóc zrozumieć zasadę działania lub układ, ale zwykle nie jest to rysunek przedstawiający rzeczywisty kształt i relacje wymiarowe w standardowy sposób jak plan/widok/przekrój.
Wskazówka egzaminacyjna: gdy na rysunku widzisz linię "cięcia" i elementy pokazane tak, jakby część materiału została usunięta (np. warstwy, wypełnienia, kreskowanie materiałów), najczęściej oznacza to przekrój.
