W pytaniu sprawdzana jest umiejętność interpretacji parametrów pracy pompy. Pompy (szczególnie wirowe) opisuje się m.in. zależnością wysokości podnoszenia H od wydajności Q. Oznacza to, że ta sama pompa może osiągać różne H w zależności od tego, jaki przepływ wymusza instalacja.
Aby wyznaczyć maksymalną wysokość (H) dla pracy z Q = 7 m3/h, w praktyce postępuje się tak:
- przyjmuje się zadaną wydajność Q,

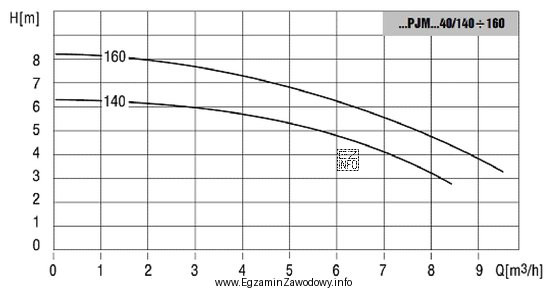

- na krzywej H–Q dla danego modelu pompy odczytuje się odpowiadającą jej wartość H,
- interpretuje się wynik jako zdolność pompy do wytworzenia różnicy energii/ciśnienia wyrażonej w metrach słupa cieczy.
Odpowiedź "4,1 m" odpowiada punktowi na charakterystyce dla Q = 7 m3/h.
Pozostałe odpowiedzi są błędne, ponieważ przedstawiają inne wartości H niż ta przypisana do Q = 7 m3/h dla rozpatrywanego modelu. Typowym źródłem pomyłek jest założenie, że "im większe H, tym lepiej" i wybór najwyższej liczby, mimo że wraz ze wzrostem Q wysokość podnoszenia zwykle maleje. Inną częstą trudnością jest mylenie H z wysokością geometryczną lub nieuwzględnianie, że odczyt zależy od konkretnej krzywej katalogowej pompy.
W zadaniach egzaminacyjnych tego typu kluczowe jest skojarzenie: Q podane w treści → odczyt H z charakterystyki H–Q, a nie wykonywanie obliczeń "na pamięć".
