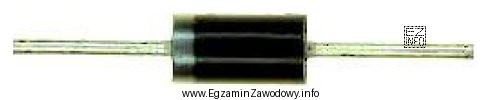

Na zdjęciach egzaminacyjnych dioda prostownicza jest zwykle rozpoznawana jako element półprzewodnikowy z wyprowadzeniami (lub konektorami) oraz charakterystyczną obudową przystosowaną do odprowadzania ciepła. Jej kluczowa cecha funkcjonalna to jednokierunkowe przewodzenie (w idealnym przybliżeniu): w kierunku przewodzenia prąd płynie, a w kierunku zaporowym jest blokowany. Dzięki temu diody wykorzystuje się do prostowników, np. w mostkach prostowniczych.
W praktyce motoryzacyjnej identyfikacja diody jest przydatna szczególnie przy układach ładowania: w alternatorze występuje zespół diod prostowniczych, które przekształcają prąd przemienny w prąd stały dla instalacji pojazdu i akumulatora. Dlatego umiejętność odróżnienia diody od innych elementów ma wymiar diagnostyczny (np. podejrzenie uszkodzenia prostowania/ładowania).
- "Cewkę elektromagnetyczną" rozpoznaje się po uzwojeniu z drutu na karkasie, często z rdzeniem ferromagnetycznym. Cewka jest elementem indukcyjnym i nie ma cechy jednokierunkowego przewodzenia.
- "Transformator" ma co najmniej dwa uzwojenia (pierwotne i wtórne) na wspólnym rdzeniu. Zwykle jest większy gabarytowo i konstrukcyjnie kojarzy się z pakietem blach/rdzeniem ferrytowym oraz wieloma wyprowadzeniami.
- "Kontaktron" (reed switch) to element przełączający sterowany polem magnetycznym; typowo wygląda jak cienka szklana rurka z metalowymi stykami w środku. Funkcyjnie jest to łącznik, a nie element prostujący.
Wskazówka egzaminacyjna: jeśli zadanie ma formę "Na fotografii przedstawiono…", warto najpierw ocenić, czy element wygląda na półprzewodnik (zwarta obudowa, radiator/metalowa część) czy na element z uzwojeniem (widoczny drut, rdzeń) albo na szklany przełącznik. Dopiero potem wybiera się odpowiedź.
