Mieszalnik inżektorowy (strumieniowy) wykorzystuje zjawisko inżekcji: strumień napędowy przepływa przez dyszę i wytwarza podciśnienie, które zasysa drugie medium, a następnie miesza je w strefie gardzieli i dyfuzora. Charakterystyczne jest to, że proces mieszania realizuje głównie geometria przepływu i energia kinetyczna strugi, a nie elementy wirujące.

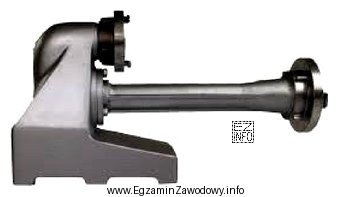

Dlatego odpowiedź "mieszalnika inżektorowego." jest właściwa, gdy na ilustracji widać cechy typowe dla inżektora/eżektora: zwężkę, dyszę, strefę mieszania lub dyfuzor oraz układ króćców odpowiadający zasysaniu i wprowadzaniu medium napędowego.
Pozostałe odpowiedzi nie pasują do takiego rozwiązania konstrukcyjnego:
- "wymiennika ciepła." – wymienniki ciepła mają przede wszystkim elementy zapewniające przekazywanie ciepła (np. wiązki rur, płyty, płaszcz), a ich geometria i króćce są podporządkowane przepływowi dwóch mediów oddzielonych ścianką, nie inżekcji i zasysaniu.
- "baterii cyklonów." – bateria cyklonów to zestaw wielu cyklonów pracujących równolegle; typowe są liczne równoległe korpusy stożkowe/cylindryczne i wspólne kolektory. To urządzenie do separacji pyłu z gazu, nie do mieszania.
- "mieszalnika z mieszadłem planetarnym." – mieszalnik planetarny jest urządzeniem z napędem; kluczowe są elementy ruchome (mieszadła wykonujące ruch planetarny), przekładnia oraz uszczelnienia. Sama zasada działania opiera się na mechanicznej pracy mieszadeł, a nie na dyszy inżektorowej.
Wskazówka egzaminacyjna: gdy w opcjach pojawiają się urządzenia o różnych funkcjach (wymiana ciepła, odpylanie, mieszanie mechaniczne, mieszanie strumieniowe), warto najpierw określić, czy na rysunku widać elementy ruchome lub powierzchnię wymiany. Ich brak przy jednoczesnej obecności dyszy/zwężki zwykle kieruje do rozwiązań inżektorowych.
