KWALIFIKACJA MEC3 - CZERWIEC 2024

PYTANIE NR 22.

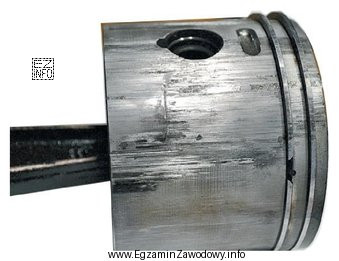

Na ilustracji przedstawiono element ze śladami zużycia
Ilustracja przedstawia tłok silnika, który jest elementem maszynowym, z widocznymi śladami zużycia.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zużycie ścierne powstaje, gdy twarde cząstki lub chropowatości "skrobią" powierzchnię, tworząc typowe rysy i bruzdy zgodne z kierunkiem ruchu. Zużycie adhezyjne częściej daje ślady zatarć i przytarć, a zmęczeniowe prowadzi do wykruszeń/pittingu. Określenie "gruzełkowe" nie opisuje typowego mechanizmu rysowania.

Pełne wyjaśnienie:

Zużycie ścierne (abrazyjne) jest skutkiem działania twardych nierówności lub cząstek (np. piasku, opiłków, produktów zużycia) znajdujących się między współpracującymi powierzchniami. W praktyce serwisowej mechanik rozpoznaje je głównie po ryskach i bruzdach, często ułożonych kierunkowo (zgodnie z ruchem względnym). Mechanizm polega na mikroskrawaniu lub rysowaniu materiału, co stopniowo obniża dokładność pasowania i pogarsza warunki smarowania.

Odpowiedź "adhezyjne" dotyczy sytuacji, gdy na skutek lokalnego kontaktu metali (zbyt cienki film smarny, przegrzanie, przeciążenie) dochodzi do przywierania i zrywania mikrozłączy. Typowe są zatarcia, przytarcia, smugi oraz miejscowe "rozmazania" materiału, a nie dominujące, długie rysy od cząstek twardych.

Odpowiedź "zmęczeniowe" odnosi się do uszkodzeń od cyklicznych naprężeń kontaktowych (często spotykane w elementach tocznych lub na powierzchniach silnie obciążonych). Charakterystyczne są wykruszenia, łuszczenie, pitting (dołki), czyli ubytki materiału wynikające z pękania, a nie z "przecierania" powierzchni.

Odpowiedź "gruzełkowe" nie jest standardowym, jednoznacznym określeniem podstawowego mechanizmu zużycia w klasycznym podziale tribologicznym. W zadaniach egzaminacyjnych zwykle rozróżnia się zużycie ścierne, adhezyjne i zmęczeniowe na podstawie typowych śladów.

  • Wskazówka egzaminacyjna: gdy widzisz głównie rysy/bruzdy — myśl o ścieraniu; gdy widzisz zatarcia i "rozmazania" — adhezja; gdy widzisz dołki/wykruszenia — zmęczenie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zużycie ścierne to ubytek materiału powstający, gdy twarde nierówności lub cząstki (np. piasek, opiłki) rysują i mikroskrawają powierzchnię. Typowe są rysy i bruzdy, często zgodne z kierunkiem ruchu. W praktyce oznacza to potrzebę lepszej filtracji i czystszego smarowania.
Najczęściej widać długie, równoległe rysy lub bruzdy oraz zmatowienie powierzchni. Ślady bywają kierunkowe (wzdłuż ruchu). Jeśli powierzchnia wygląda jak "przejechana papierem ściernym", a nie jak zatarcie czy wykruszenie, to wskazuje na mechanizm ścierny.
Adhezja wynika z lokalnego "przywierania" współpracujących metali przy zbyt słabym smarowaniu, przeciążeniu lub przegrzaniu. Daje smugi, przytarcia i zatarcia. Zużycie ścierne pochodzi od twardych cząstek/ nierówności i objawia się głównie rysami oraz bruzdami, a nie rozmazaniem materiału.
Zużycie zmęczeniowe to uszkodzenia od cyklicznych naprężeń kontaktowych. Często występuje w łożyskach tocznych i na silnie obciążonych powierzchniach. Objawia się pittingiem (dołkami) albo łuszczeniem i wykruszeniami, czyli ubytkami materiału, a nie samymi rysami od tarcia.
Tak. Opiłki, piasek i inne twarde cząstki działają jak ścierniwo, wchodzą między powierzchnie i rysują je. Skutkiem są bruzdy i szybki ubytek materiału. Dlatego ważne są: czystość podczas montażu, szczelność układu, filtracja oraz regularna wymiana środka smarnego.
Często są to pary ślizgowe: tuleje, czopy, prowadnice, powierzchnie uszczelnień, a także elementy pracujące w zapylonym środowisku. Zużycie ścierne nasila się, gdy do węzła tarcia dostają się cząstki stałe lub gdy brakuje właściwego filmu smarnego.
Kluczowe jest ograniczenie dostępu cząstek twardych: uszczelnienia, osłony, czyste warunki montażu, skuteczna filtracja oleju i regularna wymiana smaru/oleju. Pomaga też właściwy dobór lepkości i dodatków smarnych oraz kontrola luzów, aby nie dopuścić do pracy "na sucho".
Gdy na zdjęciu/rysunku widać dominujące rysy, rowki lub bruzdy, a powierzchnia jest "przetarta" bez wyraźnych dołków (pitting) i bez typowych zatarć. Taki obraz wskazuje na działanie cząstek twardych lub mikroskrawanie. Zawsze porównuj: rysy vs zatarcia vs wykruszenia.
Najczęstsze pomyłki to: mylenie zatarć z rysowaniem, ignorowanie kierunku śladów oraz wybór odpowiedzi na podstawie brzmienia terminu, a nie cech powierzchni. Pomaga prosta reguła: rysy/bruzdy = ścierne, smugi i przytarcia = adhezyjne, dołki i wykruszenia = zmęczeniowe.
Nie zawsze. Brak smarowania sprzyja adhezji i zatarciom, ale jeśli w węźle tarcia są jednocześnie twarde cząstki (np. pył, opiłki), może dominować ścieranie. W diagnostyce patrzy się na ślad: "rozmazanie i zatarcie" sugeruje adhezję, a "rysy i bruzdy" sugerują ścieranie.
info

Około 50% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że zużycie ścierne powstaje, gdy twarde cząstki lub chropowatości "skrobią" powierzchnię, tworząc typowe rysy i bruzdy zgodne z kierunkiem ruchu.
