KWALIFIKACJA ROL8 - STYCZEŃ 2023



PYTANIE NR 11.

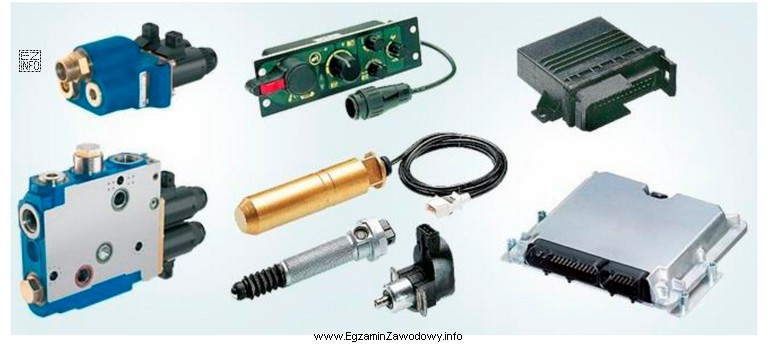

Na ilustracji przedstawiono elementy układu
Ilustracja przedstawia różne elementy związane z układem hydraulicznym, które mogą być częścią systemu EHR podnośnika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "EHR podnośnika hydraulicznego.", ponieważ EHR oznacza elektroniczną regulację pracy podnośnika: układ wykorzystuje sterownik oraz czujniki i elementy elektrohydrauliczne do ustawiania położenia lub siły uciągu. Pozostałe odpowiedzi dotyczą innych podzespołów ciągnika (kierowanie lub przekładnia).

Pełne wyjaśnienie:

Odpowiedź "EHR podnośnika hydraulicznego." jest właściwa, gdy na ilustracji widać elementy typowe dla elektronicznej regulacji podnośnika, czyli sterowanie elektrohydrauliczne pracą tylnego podnośnika (TUZ). W takim układzie spotyka się m.in. sterownik, wiązkę elektryczną, czujniki (np. położenia/obciążenia) oraz elementy wykonawcze sterujące hydrauliką, które razem pozwalają utrzymywać zadane położenie narzędzia lub realizować regulację zależną od obciążenia.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "MHR podnośnika hydraulicznego." – jest to określenie mylące w kontekście standardowej klasyfikacji układów spotykanych w ciągnikach. W zadaniu rozpoznaje się układ elektroniczny/elektrohydrauliczny regulacji podnośnika, a nie inną, niejednoznacznie zdefiniowaną nazwę.
  • "zautomatyzowanego systemu kierowania." – układy kierowania mają charakterystyczne elementy związane z osią skrętną, czujnikami kąta skrętu, orbitrolem/siłownikami skrętu oraz często czujnikiem pozycji kierownicy lub modułem prowadzenia. To inna funkcja niż sterowanie podnośnikiem.
  • "układu sterowania przekładnią bezstopniową." – sterowanie przekładnią (np. typu CVT) dotyczy doboru przełożeń/prędkości jazdy i współpracy z napędem. Typowe elementy i miejsce zabudowy różnią się od osprzętu podnośnika, dlatego nie powinno się tego utożsamiać z elementami regulacji TUZ.

Wskazówka egzaminacyjna: przy pytaniach "Na ilustracji przedstawiono elementy układu…" warto szukać funkcji elementów (czujnik + sterownik + hydraulika = zwykle elektrohydrauliczne sterowanie podnośnikiem), a dopiero potem dopasować nazwę układu z odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest elektroniczna regulacja podnośnika w ciągniku?
To układ sterowania pracą tylnego podnośnika, w którym sterownik na podstawie sygnałów z czujników (np. położenia lub obciążenia) steruje elementami elektrohydraulicznymi. Dzięki temu podnośnik może utrzymywać zadaną wysokość narzędzia lub reagować na zmiany oporu pracy.
Jakie elementy najczęściej wchodzą w skład układu EHR podnośnika?
Najczęściej są to: sterownik (moduł), panel/pokrętła nastaw, czujniki położenia i/lub obciążenia, instalacja elektryczna oraz elementy wykonawcze sterujące hydrauliką (np. elektrozawory). Zestaw zależy od modelu ciągnika, ale logika działania jest podobna.
Dlaczego EHR jest zaliczany do układów mechatronicznych w rolnictwie?
Bo łączy mechanikę (podnośnik i cięgła), hydraulikę (rozdzielacz, siłowniki), elektronikę (sterownik, czujniki) i algorytmy sterowania. W praktyce to typowy przykład mechatroniki: kilka dziedzin współpracuje, aby uzyskać stabilną i precyzyjną pracę maszyny.
Jak odróżnić na ilustracji elementy EHR od elementów automatycznego kierowania?
W EHR szukaj elementów powiązanych z podnośnikiem i hydrauliką tylnego TUZ (czujniki położenia/siły, moduł sterujący). W systemach kierowania częściej występują elementy przy osi skrętnej, czujnik kąta skrętu i komponenty związane z prowadzeniem (np. moduł autosterowania).
Jakie usterki są typowe dla EHR podnośnika hydraulicznego?
Typowe problemy to: brak reakcji podnośnika na nastawy, falowanie lub niestabilne utrzymywanie pozycji, błędne wskazania położenia, komunikaty błędów sterownika oraz przerwy w pracy spowodowane uszkodzeniem czujnika lub wiązki. Diagnozę zaczyna się zwykle od zasilania i sygnałów czujników.
Kiedy w pracy polowej najbardziej przydaje się EHR podnośnika?
Gdy potrzebna jest powtarzalność i precyzja ustawienia narzędzia, np. przy orce, uprawie przedsiewnej czy pracy z maszynami zawieszanymi. EHR ułatwia szybkie podnoszenie/opuszczanie na uwrociach oraz stabilne utrzymywanie głębokości przez regulację pozycyjną lub siłową.
Co oznacza regulacja pozycyjna i siłowa w kontekście podnośnika?
Regulacja pozycyjna dąży do utrzymania zadanego położenia ramion podnośnika (wysokości narzędzia). Regulacja siłowa (uciągu) reaguje na zmiany oporu pracy narzędzia i koryguje położenie, aby utrzymać zadane obciążenie. EHR często umożliwia wybór lub mieszanie obu trybów.
Czy układ sterowania przekładnią bezstopniową może wyglądać podobnie jak EHR?
Na poziomie ogólnym oba mają sterownik i czujniki, ale dotyczą innych funkcji. Sterowanie przekładnią bezstopniową odnosi się do jazdy i przeniesienia napędu, a EHR do podnośnika i hydrauliki zewnętrznej. Na egzaminie kluczowe jest powiązanie elementów z miejscem i funkcją w ciągniku.
Jakie błędy najczęściej popełniają uczniowie w pytaniach "Na ilustracji przedstawiono…"?
Najczęściej wybierają odpowiedź na podstawie skojarzenia ze znanym hasłem (np. "automatyczne kierowanie"), zamiast rozpoznać funkcję elementów. Drugi błąd to mylenie nazw i skrótów. Pomaga metoda: najpierw określ, co jest czujnikiem i co jest elementem wykonawczym, potem dopasuj układ.
Jak przygotować się do rozpoznawania układów mechatronicznych na ilustracjach?
Ucz się przez porównywanie: osobno zestaw typowe elementy EHR, układów kierowania i sterowania przekładnią. Ćwicz na schematach i zdjęciach: wskazuj czujniki, sterownik, element wykonawczy oraz "obszar maszyny", w którym pracują. Na egzaminie to skraca czas i zmniejsza ryzyko pomyłki.
info

To pytanie poprawnie rozwiązuje 44% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Pozostałe odpowiedzi dotyczą innych podzespołów ciągnika (kierowanie lub przekładnia)."

Materiały:

  • Brak możliwości weryfikacji źródła - wiedza ogólna z dziedziny budowy i eksploatacji ciągników rolniczych
  • Instrukcje obsługi i dokumentacje serwisowe ciągników (rozdziały: podnośnik hydrauliczny, sterowanie elektrohydrauliczne)
  • Materiały dydaktyczne szkół branżowych: mechatronika w rolnictwie, elektrohydraulika, czujniki i elementy wykonawcze
