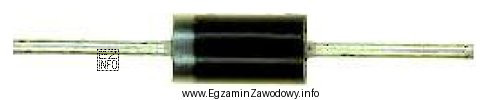

Rozpoznanie diody prostowniczej na ilustracji wymaga znajomości podstawowych elementów stosowanych w elektrotechnice i elektronice pojazdowej. Dioda jest elementem półprzewodnikowym, którego kluczową cechą jest jednokierunkowe przewodzenie: w kierunku przewodzenia prąd płynie (z określonym spadkiem napięcia), a w kierunku zaporowym dioda blokuje przepływ do wartości granicznych zależnych od typu.
W praktyce samochodowej diody prostownicze są szczególnie ważne w układzie ładowania: w alternatorze prąd przemienny wytwarzany w stojanie jest prostowany do prądu stałego, który zasila instalację i ładuje akumulator. Dlatego umiejętność odróżnienia diody od innych elementów na schemacie ułatwia diagnozowanie usterek typu: zbyt niskie napięcie ładowania, tętnienia, nagrzewanie się elementów czy rozładowywanie akumulatora przy postoju.
Dlaczego pozostałe odpowiedzi nie pasują?
- Cewka elektromagnetyczna jest elementem indukcyjnym (zwykle przedstawianym jako uzwojenie). Jej działanie opiera się na wytwarzaniu pola magnetycznego przez prąd, a nie na jednokierunkowym przewodzeniu.
- Transformator składa się z co najmniej dwóch uzwojeń sprzężonych magnetycznie (pierwotne i wtórne). Na schematach wyróżnia się obecność dwóch cewek oraz rdzenia/sprzężenia, co odróżnia go od pojedynczej diody.
- Kontaktron to hermetyczny łącznik sterowany polem magnetycznym (zbliżeniem magnesu lub wzbudzeniem cewki). Funkcyjnie jest przełącznikiem, a nie elementem prostującym; jego symbol jest charakterystyczny dla styków w bańce, a nie dla elementu półprzewodnikowego.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź, czy element na ilustracji jest półprzewodnikowy (dioda) czy indukcyjny (cewka/transformator) albo stykowy (kontaktron). W zadaniach obrazkowych często decyduje jeden detal symbolu.
