KWALIFIKACJA ELE3 + ELE4 - CZERWIEC 2022



PYTANIE NR 9.

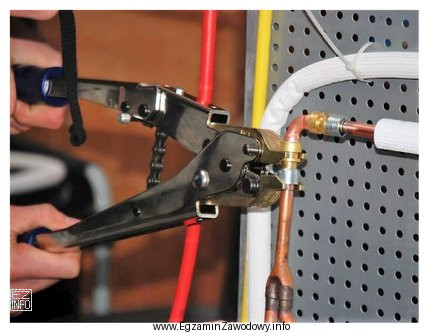

Na ilustracji przedstawiono łączenie rur miedzianych z wykorzystaniem
Ilustracja przedstawia proces łączenia rur miedzianych za pomocą systemu Lokring, co jest częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
System Lokring to sposób łączenia rur (często miedzianych) realizowany z użyciem złączki mechanicznej, a nie przez nagrzewanie spoiwa. Dlatego nie jest to lutowanie twarde ani lutowanie elektryczne, a także nie odpowiada typowemu zgrzewaniu, które łączy materiał przez proces cieplny.

Pełne wyjaśnienie:

W zadaniu trzeba rozpoznać technikę łączenia rur miedzianych na podstawie ilustracji. Odpowiedź "systemu Lokring" wskazuje na złącze mechaniczne, w którym szczelność i trwałość uzyskuje się dzięki odpowiednio dobranym elementom złącznym (tulejom/pierścieniom) oraz montażowi bez klasycznego procesu topienia spoiwa.

Dlaczego pozostałe odpowiedzi nie pasują do takiego połączenia?

  • "lutowania twardego" – lutowanie twarde wymaga podgrzania złącza i użycia spoiwa (np. w postaci pręta) oraz zwykle topnika. W połączeniu lutowanym charakterystyczne są ślady po nagrzewaniu i rozpływie spoiwa w szczelinie, a nie typowa złączka zaciskowa.
  • "zgrzewania złączy" – zgrzewanie jest procesem cieplnym (często z dociskiem), w którym łączone materiały są doprowadzane do stanu umożliwiającego ich zespolenie. W instalacjach miedzianych w chłodnictwie częściej spotyka się lutowanie niż zgrzewanie; rozpoznawalnym elementem zgrzewania nie jest też osobna złączka mechaniczna.
  • "lutowania elektrycznego" – to określenie bywa potocznie kojarzone z lutowaniem lutownicą, typowym dla elektroniki i drobnych elementów. W instalacjach rurowych o większych średnicach stosuje się technologie zapewniające odpowiednią wytrzymałość i szczelność (np. lutowanie twarde albo złącza mechaniczne), a nie klasyczne "lutowanie elektryczne" w sensie pracy lutownicą.

W praktyce egzaminacyjnej warto zapamiętać, że pytania "na ilustracji" zwykle badają umiejętność rozpoznania metody: czy widać element złączny (łączenie mechaniczne), czy ślady nagrzewania/spoiwa (lutowanie), czy cechy typowe dla innych procesów. Analizuj kształt złącza i obecność/nieobecność spoiwa.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest połączenie Lokring w rurach miedzianych?
To połączenie wykonywane z użyciem złączki mechanicznej, które nie polega na topieniu spoiwa jak w lutowaniu. Ideą jest uzyskanie trwałego i szczelnego złącza dzięki dopasowanym elementom złącznym oraz poprawnemu montażowi.
Jak rozpoznać na zdjęciu, że to nie jest lutowanie twarde?
W lutowaniu twardym zwykle oczekuje się śladów nagrzewania i widocznych oznak pracy spoiwa (np. obrączka/menisk spoiwa przy złączu). Gdy na ilustracji dominują elementy złączki mechanicznej, a nie ślady spoiwa, bardziej pasuje system złączny niż lutowanie.
Dlaczego zgrzewanie nie jest typową odpowiedzią przy rurach miedzianych w chłodnictwie?
Zgrzewanie jest procesem cieplnym łączenia materiałów, a w instalacjach miedzianych częściej spotyka się lutowanie (zwłaszcza twarde) albo złącza mechaniczne. W pytaniach egzaminacyjnych "zgrzewanie" bywa dystraktorem dla osób mylących różne procesy cieplne.
Czy Lokring wymaga użycia palnika i ognia?
Typowo połączenia mechaniczne nie opierają się na podgrzewaniu złącza spoiwem, więc nie są kojarzone z pracą palnikiem jak lutowanie twarde. W zadaniach rozpoznawczych kluczowe jest to, że metoda nie jest procesem topienia spoiwa.
Jakie są zalety łączenia mechanicznego rur w serwisie chłodniczym?
W praktyce serwisowej ważne bywa ograniczenie ryzyka związanego z otwartym płomieniem oraz szybkość montażu. Złącza mechaniczne mogą ułatwiać pracę w ciasnych miejscach i w pobliżu elementów wrażliwych na temperaturę, o ile są stosowane zgodnie z zaleceniami.
Kiedy na egzaminie najczęściej pojawiają się pytania "Na ilustracji przedstawiono…"?
Najczęściej w zadaniach sprawdzających rozpoznawanie technologii, narzędzi lub elementów instalacji. Warto trenować analizę detali: czy widać złączkę, kielich, spoiwo, ślady nagrzewania, nakrętkę, pierścień itp., bo to zwykle rozstrzyga o poprawnej metodzie.
Co oznacza "lutowanie twarde" w kontekście instalacji chłodniczych?
To metoda łączenia, w której po nagrzaniu złącza wprowadza się spoiwo o wyższej temperaturze topnienia niż w lutowaniu miękkim. W instalacjach chłodniczych stosuje się ją dla uzyskania trwałego i szczelnego połączenia, typowo rozpoznawalnego po śladach pracy spoiwa.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu metody łączenia rur?
Najczęstsze pomyłki to automatyczne wybieranie "lutowania" jako najbardziej znanej technologii oraz mylenie procesów cieplnych (lutowanie, zgrzewanie) z mechanicznymi (złączki). Pomaga zadanie sobie pytania: czy na ilustracji widać spoiwo i ślady grzania, czy element złączny.
Czy "lutowanie elektryczne" jest typowe dla łączenia rur miedzianych?
Określenie "lutowanie elektryczne" zwykle kojarzy się z lutownicą i pracami przy drobnych elementach (np. przewody, elektronika). Dla rur instalacyjnych oczekuje się technologii zapewniających inną skalę wytrzymałości i szczelności, dlatego w testach bywa to odpowiedź myląca.
Jak się uczyć rozpoznawania połączeń rur miedzianych do egzaminu zawodowego?
Najlepiej porównywać zdjęcia/rysunki różnych połączeń: lutowanych (miękkie i twarde), kielichowanych, skręcanych i mechanicznych. Rób notatki cech rozpoznawczych (spoiwo, ślady nagrzewania, nakrętki, pierścienie, złączki) i rozwiązuj zadania z ilustracjami, bo to najczęstsza forma sprawdzenia tej umiejętności.
info

To pytanie poprawnie rozwiązuje 67% zdających egzamin. średnie

Według specjalistów z branży: "System Lokring to sposób łączenia rur (często miedzianych) realizowany z użyciem złączki mechanicznej, a nie przez nagrzewanie spoiwa."
