Zadanie sprawdza umiejętność odczytu rzędnej z przekroju (profilu) obiektu ziemnego. Rzędna jest wysokością odniesioną do poziomu morza i w dokumentacji podaje się ją zwykle w m n.p.m..
Jak wykonać odczyt poprawnie:
- Najpierw identyfikuje się, gdzie na rysunku znajduje się oś odległości (zwykle pozioma) oraz oś wysokości/rzędnych (zwykle pionowa).

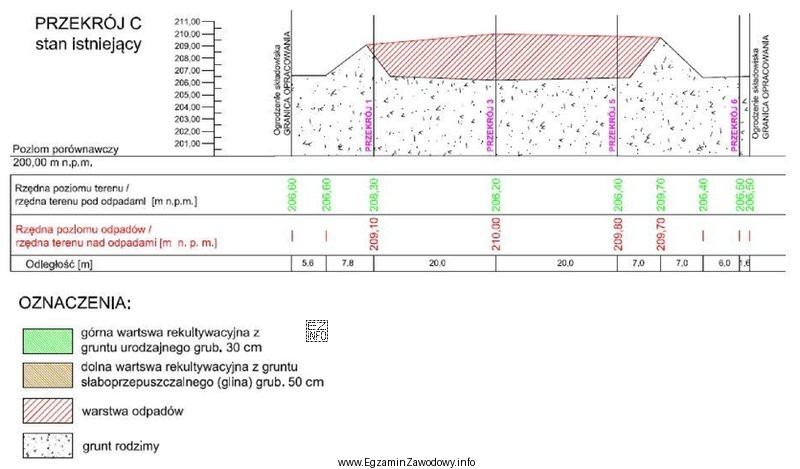

- Na osi odległości odnajduje się punkt 33,4 m liczony od ogrodzenia składowiska (zgodnie z opisem zadania).
- Z tego miejsca prowadzi się linię pomocniczą (rzut) do przebiegu krzywej/łamaniej opisującej poziom odpadów w przekroju.
- Z punktu przecięcia wykonuje się rzut na oś rzędnych i odczytuje wartość wysokości. Jeśli punkt leży między działkami skali lub między węzłami łamanej, stosuje się oszacowanie/interpolację zgodnie z podziałką.
Odpowiedź "210,00 m n.p.m." jest poprawna, ponieważ odpowiada rzędnej górnej powierzchni odpadów dokładnie w punkcie 33,4 m na przekroju.
Pozostałe propozycje są typowymi błędami odczytu: "209,10 m n.p.m." i "209,80 m n.p.m." mogą wynikać z odczytu w sąsiednim punkcie (np. 33 m albo 34 m) lub z niedokładnego przeniesienia na oś rzędnych; "206,20 m n.p.m." jest z kolei znacząco niższa i bywa skutkiem odczytu innej linii na przekroju (np. spągu warstwy, podłoża lub innego elementu konstrukcji składowiska), albo pomylenia skali wysokości.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź, czy odczyt dotyczy właściwej krzywej (poziom odpadów), a nie np. warstwy uszczelniającej, terenu naturalnego czy drenażu. Zawsze kontroluj też, czy czytasz wartości z osi w poprawnych jednostkach.
