KWALIFIKACJA DRM7 - STYCZEŃ 2021

PYTANIE NR 8.

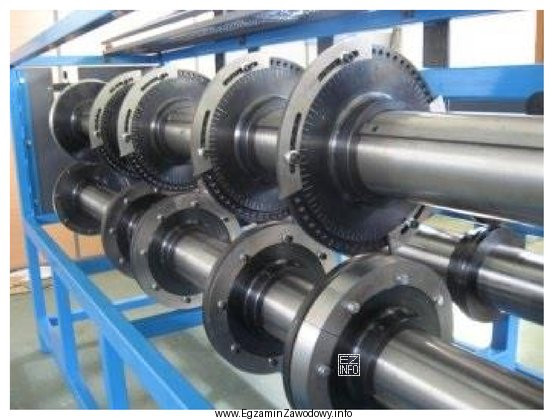

Na ilustracji przedstawiono urządzenie stosowane do
Ilustracja przedstawia maszynę przemysłową, prawdopodobnie wykrawarkę, używaną w przemyśle papierniczym do wykrawania i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "wykrawania i nagniatania konturu pudła", bo w produkcji opakowań stosuje się sztancowanie do wycinania wykroju oraz bigowanie (nagniatanie) linii zgięć. Falcowanie dotyczy składania arkusza, odwijanie wstęgi – pracy z roli, a laminowanie – uszlachetniania warstwą folii/aluminium.

Pełne wyjaśnienie:

Odpowiedź "wykrawania i nagniatania konturu pudła" opisuje typową operację wytwarzania opakowań z papieru i tektury: najpierw wykrawa się (wycina) kształt wykroju, a równocześnie wykonuje bigowanie (nagniatanie), czyli wytworzenie kontrolowanych linii zgięcia. Dzięki bigom pudełko daje się później złożyć w zaplanowanych miejscach bez przypadkowych pęknięć i deformacji.

Pozostałe odpowiedzi odnoszą się do innych etapów i innych typów maszyn, mimo że również występują w branży papierniczo-opakowaniowej:

  • "złamywania arkusza" dotyczy falcowania (składania arkuszy). To proces wykonywania zgięć poprzez prowadzenie arkusza przez zespoły falcujące. Falcowanie nie ma na celu wycinania konturu opakowania.
  • "odwijania wstęgi" dotyczy pracy z materiałem w roli (wstędze) i elementów linii technologicznej takich jak odwijaki. Odwijanie przygotowuje materiał do dalszej obróbki, ale samo w sobie nie tworzy wykroju ani linii bigowania.
  • "laminowania papieru warstwą aluminium" to uszlachetnianie (laminowanie/łączenie warstw), stosowane np. dla barierowości lub efektu dekoracyjnego. Jest to proces materiałowy, a nie operacja kształtowania wykroju pudełka.

W praktyce egzaminacyjnej warto zapamiętać: jeśli celem jest uzyskanie elementu opakowania gotowego do złożenia, zwykle pojawiają się jednocześnie dwa pojęcia: wykrawanie (kontur) oraz bigowanie (linie zgięć). Jeśli mowa o samych zgięciach arkusza bez wycinania kształtu – to najczęściej falcowanie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Sztancowanie to proces wykrawania kształtu (wykroju) z papieru lub tektury za pomocą wykrojnika. Często w jednym przebiegu wykonuje się też bigowanie, aby powstały linie przyszłych zgięć pudełka.
Bigowanie to wykonanie kontrolowanej linii odkształcenia, która wyznacza miejsce zgięcia. Ułatwia składanie opakowania, ogranicza pękanie warstwy zewnętrznej i poprawia powtarzalność wymiarów po złożeniu.
Falcowanie to składanie arkusza na zgięciach (typowe dla ulotek i składek). Bigowanie to tylko przygotowanie linii zgięcia, zwykle w opakowaniach; często występuje razem z wykrawaniem konturu.
Połączenie operacji w jednym przebiegu skraca czas produkcji i poprawia pasowanie wykroju do linii bigów. Dzięki temu wykrojone pudełko łatwiej się składa i ma mniejsze ryzyko przesunięć między cięciem a zgięciami.
Najczęściej są to wykroje pudełek (fasonowych i klapowych), przekładki, obwoluty i elementy ekspozytorów. Po tych operacjach następuje zwykle składanie, klejenie lub dodatkowe uszlachetnianie.
Wykrojnik to narzędzie (forma) zawierające noże tnące i elementy bigujące. Jego zadaniem jest nadanie materiałowi konkretnego kształtu oraz wykonanie linii zgięć zgodnych z projektem opakowania.
Tak. Odwijanie wstęgi przygotowuje materiał z roli do dalszych procesów (np. cięcia, druku, laminowania). Nie tworzy jednak konturu pudełka ani linii zgięć, więc nie zastępuje sztancowania/bigowania.
Laminowanie aluminium stosuje się, gdy potrzebna jest bariera (np. na wilgoć, tłuszcz, zapach) lub efekt wizualny. To uszlachetnianie materiału, a nie kształtowanie wykroju – zwykle jest innym etapem niż sztancowanie.
Najczęściej myli się procesy o podobnym celu (zgięcia): falcowanie z bigowaniem. Drugi błąd to zgadywanie po rolkach i prowadnicach, bez powiązania z efektem: czy powstaje kontur wykroju oraz linie bigów.
Ucz się poprzez porównywanie: maszyna → wejście (arkusz/rola) → wyjście (wykrojony kształt, zgięty arkusz, zalaminowany materiał). Pomaga też lista cech: czy jest wykrojnik, czy są noże, czy są linie bigujące.
info

Statystycznie 46% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Poprawna jest odpowiedź "wykrawania i nagniatania konturu pudła", bo w produkcji opakowań stosuje się sztancowanie do wycinania wykroju oraz bigowanie (nagniatanie) linii zgięć."

Materiały:

  • Podręczniki i skrypty z zakresu przetwórstwa papieru/tektury oraz technologii opakowań
  • Instrukcje obsługi (DTR) sztanc i wykrojników w przemyśle opakowaniowym
  • Materiały szkoleniowe producentów maszyn sztancujących i bigujących (katalogi, filmy instruktażowe)
