KWALIFIKACJA TWO1 - CZERWIEC 2022



PYTANIE NR 24.

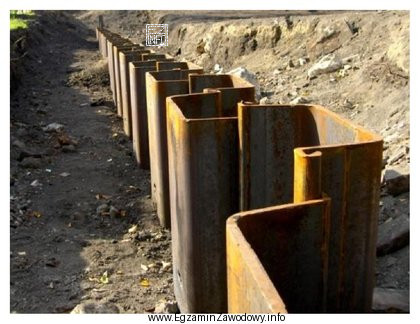

Na ilustracji przedstawiono zabezpieczenie budowli ziemnej za pomocą
Ilustracja przedstawia zabezpieczenie budowli ziemnej za pomocą grodzic stalowych, co jest istotnym elementem w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Grodzice stalowe to elementy tworzące ściankę szczelną lub przesłonę w gruncie. Stosuje się je do zabezpieczania budowli ziemnych (np. skarp, wałów) oraz ograniczania filtracji i rozmycia. Na ilustracjach rozpoznaje się je po powtarzalnych stalowych elementach łączonych zamkami w ciągłą ścianę.

Pełne wyjaśnienie:

Zabezpieczenie budowli ziemnej za pomocą grodzic stalowych polega na wykonaniu w gruncie ciągłej przegrody z powtarzalnych elementów stalowych (grodzic), które po wbiciu lub wwibrowaniu łączą się krawędziami w szczelną lub prawie szczelną ściankę.

Dlaczego to rozwiązanie jest właściwe? Grodzice są powszechnie używane w hydrotechnice i robotach regulacyjnych jako:

  • ścianki szczelne wzdłuż brzegów i skarp,
  • przesłony przeciwfiltracyjne w korpusach wałów lub przy obiektach ziemnych,
  • elementy zabezpieczające przed rozmyciem, podmyciem i erozją,
  • tymczasowe lub stałe konstrukcje oporowe w strefie oddziaływania wody.

Na ilustracji grodzice zwykle można rozpoznać po szeregu jednakowych elementów tworzących ciągłą ścianę oraz po charakterystycznym sposobie łączenia (zamki), dzięki któremu powstaje przegroda o stałej geometrii.

Dlaczego pozostałe odpowiedzi są błędne?

  • Profile spawane to ogólna nazwa elementów kształtowanych i łączonych spawaniem; nie opisuje typowej, zamkowej "ścianki szczelnej" i nie jest standardowym określeniem zabezpieczenia budowli ziemnej w tym sensie.
  • Koryta stalowe kojarzą się raczej z elementami o kształcie korytowym (np. jako kształtowniki/rynny); nie tworzą typowej przegrody z zamkami, charakterystycznej dla grodzic.
  • Szalunki tracone to rozwiązanie znane głównie z robót żelbetowych (pozostające w konstrukcji po betonowaniu). Nie jest to typowy sposób zabezpieczania budowli ziemnej jako przegrody w gruncie w formie stalowej ścianki.

Wskazówka egzaminacyjna: gdy na rysunku widzisz "ścianę" z wielu powtarzalnych stalowych elementów wprowadzonych w grunt, myśl o grodzicach i ściance szczelnej. Jeśli element wygląda jak forma do betonu albo jako pojedynczy kształtownik, to zwykle nie są grodzice.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są grodzice stalowe w hydrotechnice?
Grodzice stalowe to prefabrykowane elementy stalowe, które wbija się lub wwibrowuje w grunt i łączy zamkami w ciągłą ściankę. W hydrotechnice tworzą ścianki szczelne i przesłony przeciwfiltracyjne, pomagając zabezpieczać skarpy, wały i brzegi przed podmyciem oraz filtracją.
Jak rozpoznać na rysunku ściankę z grodzic?
Najczęściej widać ciąg wielu jednakowych elementów ustawionych obok siebie, tworzących "ścianę" w gruncie. Charakterystyczna jest powtarzalność profilu i ciągłość przegrody. W praktyce wskazówką są także złącza (zamki) na krawędziach elementów, choć nie zawsze są wyraźne.
Dlaczego grodzice stosuje się do zabezpieczenia budowli ziemnych?
Bo mogą pełnić jednocześnie funkcję konstrukcji oporowej i przegrody ograniczającej przepływ wody w gruncie. Dzięki temu zmniejszają ryzyko rozmycia, erozji i niekontrolowanej filtracji. Są też szybkie w montażu i często możliwe do demontażu w rozwiązaniach tymczasowych.
Jakie zadania spełnia ścianka szczelna przy robotach regulacyjnych?
Ścianka szczelna stabilizuje brzeg lub skarpę oraz ogranicza przepływ wody przez grunt, co zmniejsza zjawiska filtracyjne i możliwość wypłukiwania drobnych frakcji. W praktyce pomaga utrzymać kształt koryta, zabezpiecza wykopy w pobliżu wody i chroni przed podmyciem.
Czym różnią się grodzice od profili spawanych?
Grodzice są przeznaczone do tworzenia ciągłej ścianki (zwykle łączone zamkami), a ich podstawową rolą jest praca w gruncie jako przegroda/oparcie. "Profile spawane" to ogólna grupa kształtowników wykonywanych przez spawanie; nie oznacza automatycznie systemu ścianki szczelnej ani typowego zamkowego połączenia.
Czy grodzice zawsze zapewniają pełną szczelność?
Nie zawsze. W praktyce szczelność zależy od rodzaju zamków, jakości montażu, warunków gruntowo-wodnych i ewentualnych uszczelnień (np. materiałów w zamkach). Często uzyskuje się "wystarczającą" szczelność do ograniczenia filtracji, a pełną szczelność osiąga się dodatkowymi rozwiązaniami.
Kiedy zamiast grodzic stosuje się szalunki tracone?
Szalunki tracone spotyka się głównie w robotach betonowych, gdy element szalunku pozostaje w konstrukcji po betonowaniu. To inne zastosowanie niż typowe zabezpieczenie budowli ziemnej ścianką w gruncie. W hydrotechnice mogą wystąpić w detalach żelbetowych, ale nie zastępują grodzic jako przegrody gruntowej.
Jakie są najczęstsze błędy na egzaminie przy rozpoznawaniu grodzic?
Najczęściej myli się grodzice z innymi elementami stalowymi przez podobny wygląd na schemacie oraz wybiera się zbyt ogólną odpowiedź (np. "profile"). Drugi błąd to ignorowanie funkcji: grodzice tworzą ciągłą przegrodę w gruncie, a nie pojedynczy kształtownik czy forma do betonu.
Jakie informacje z ilustracji są kluczowe, by wskazać grodzice?
Kluczowe są: ciągłość przegrody (wiele elementów obok siebie), umieszczenie w gruncie (często pionowo), oraz wrażenie "ściany" oddzielającej strefy gruntu/wody. Jeśli rysunek pokazuje liniową barierę o stałej grubości z segmentów, to typowa przesłanka dla grodzic/ścianki szczelnej.
Jak przygotować się do pytań o zabezpieczenia budowli ziemnych?
Warto uczyć się przez porównywanie zdjęć i rysunków: grodzice (ścianki szczelne), narzut kamienny, geowłókniny, materace, kosze siatkowe oraz inne umocnienia. Dobrą metodą jest łączenie elementu z funkcją: opór gruntu, ochrona przed erozją, odcięcie filtracji, stabilizacja skarpy.
info

Statystycznie 42% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Grodzice stalowe to elementy tworzące ściankę szczelną lub przesłonę w gruncie."

Źródła:

  • Wikipedia (PL): "Grodzica" – https://pl.wikipedia.org/wiki/Grodzica (dostęp: 2026-03-01)
  • ArcelorMittal: "Steel sheet piles / Grodzice stalowe (materiały produktowe)" – https://sheetpiles.arcelormittal.com/ (dostęp: 2026-03-01)

Materiały:

  • Podręczniki i skrypty z hydrotechniki oraz budowli ziemnych (dział: ścianki szczelne, przesłony przeciwfiltracyjne)
  • Katalogi producentów grodzic stalowych (przykłady przekrojów i zamków)
  • Materiały szkoleniowe z geotechniki: rozpoznawanie konstrukcji oporowych i zabezpieczeń wykopów
