Nawanianie gazu polega na dodaniu do gazu ziemnego (naturalnie bezwonnego) niewielkiej ilości substancji zapachowej (nawaniacza), tak aby ewentualne nieszczelności były możliwe do wykrycia węchem. W praktyce realizuje się to w obiektach sieciowych, m.in. na stacjach redukcyjno-pomiarowych, gdzie kontroluje się zarówno podawanie nawaniacza, jak i pracę armatury.

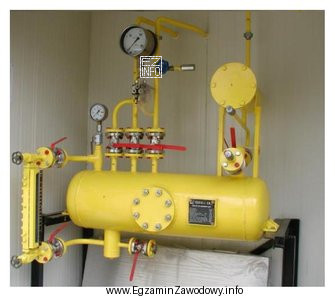

Na ilustracji widoczny jest zespół elementów charakterystycznych dla nawanialni:
- zbiornik (magazynowanie ciekłego nawaniacza),
- płynowskaz wskazujący poziom cieczy w zbiorniku (kontrola zapasu),
- szklane wzierniki/dozowniki umożliwiające kontrolę podawania nawaniacza,
- manometry i armatura (kontrola parametrów oraz bezpieczna obsługa układu).
Dlatego poprawna odpowiedź to nawanianie gazu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Redukcja ciśnienia gazu jest realizowana przez reduktory/regulatory ciśnienia i typowo wiąże się z widocznymi korpusami reduktorów, układem obejściowym, filtrami itp. Sam zbiornik cieczy z płynowskazem nie jest elementem redukcji.
- Osuszanie i podgrzewanie gazu wymaga urządzeń do usuwania wilgoci oraz podgrzewaczy (np. wymienników/układów grzewczych). W takim układzie kluczowe są elementy grzewcze i/lub adsorbery, a nie zbiornik na ciecz zapachową z dozowaniem.
- Pomiar strumienia objętości gazu wykonuje się gazomierzami/układami pomiarowymi. Charakterystyczne są korpusy mierników i odcinki pomiarowe, a nie zbiornik na medium ciekłe z płynowskazem.
Wskazówka egzaminacyjna: jeśli na zdjęciu/rysunku widzisz zbiornik z płynowskazem i elementy dozowania cieczy do instalacji gazowej, najpierw rozważ proces nawaniania. W redukcji i pomiarze dominują elementy stricte gazowe (reduktor, gazomierz), bez magazynowania cieczy zapachowej.
