PYTANIE NR 7.

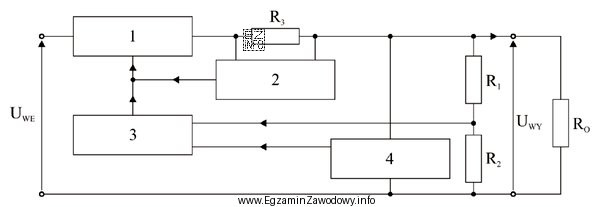

Na ilustracji został przedstawiony schemat blokowy szeregowego stabilizatora napięcia. Dopasuj cyfry do przedstawionych opisów bloków.
A.
1 - Źródło napięcia odniesienia, 2 - Wzmacniacz błędu, 3 - Układ zabezpieczający, 4 - Układ regulacyjny.
B.
1 - Układ regulacyjny, 2 - Wzmacniacz błędu, 3 - Układ zabezpieczający, 4 - Źródło napięcia odniesienia.
C.
1 - Układ regulacyjny, 2 - Układ zabezpieczający, 3 - Wzmacniacz błędu, 4 - Źródło napięcia odniesienia.
D.
1 - Źródło napięcia odniesienia, 2 - Układ zabezpieczający, 3 - Wzmacniacz błędu, 4 - Układ regulacyjny.
Zostaw bez odpowiedzi
Wyjaśnienie poprawnej odpowiedzi:
Analizując schemat blokowy, blok 1 odbiera sygnał wejściowy i kontroluje główny przepływ sygnału, co jest charakterystyczne dla układu regulacyjnego. Blok 2 jest połączony z blokiem 1 i wydaje się pełnić funkcję ochronną, co sugeruje, że jest to układ zabezpieczający. Blok 3 odbiera informacje z bloku 4 oraz z wyjścia i przekazuje je do bloku 1, co jest typowe dla wzmacniacza błędu, który wzmacnia różnicę między wartością referencyjną a rzeczywistą. Blok 4 dostarcza stałe napięcie odniesienia, co jest zgodne z rolą źródła napięcia odniesienia.
