Tabliczki orientacyjne w sieciach gazowych służą do lokalizacji podziemnych elementów uzbrojenia (armatury i urządzeń) bez konieczności odkrywania rurociągu. Najważniejsza informacja identyfikująca typ elementu to oznaczenie literowe.

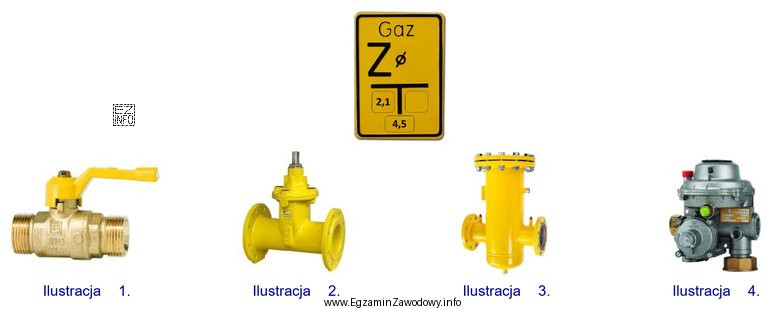

W tym zadaniu na tabliczce widnieje litera Z, która w praktyce oznakowania sieci jest używana dla zasuwy. Zasuwa jest elementem zaporowym: jej podstawową funkcją jest odcięcie przepływu gazu na danym odcinku sieci (np. na czas naprawy, modernizacji, włączenia lub w sytuacji awaryjnej). Dlatego wśród fotografii należy wybrać urządzenie, które konstrukcyjnie odpowiada zasuwie sieciowej.
Rozpoznanie zasuwy po wyglądzie ułatwiają typowe cechy:
- korpus kołnierzowy przeznaczony do montażu w rurociągu sieciowym,
- pionowy trzpień sterujący wychodzący z góry (napęd/obsługa zasuwy),
- wydłużona bryła korpusu charakterystyczna dla mechanizmu zasuwowego.
Takie cechy ma urządzenie pokazane na zdjęciu określonym jako ilustracja 2, dlatego to ono jest zgodne z tabliczką.
Pozostałe elementy nie pasują do oznaczenia Z:
- Zawór kulowy (jak na ilustracji 1) jest powszechny w instalacjach o mniejszych średnicach i ma dźwignię do obrotu o 90°. To inna konstrukcja niż zasuwa sieciowa.
- Filtr (ilustracja 3) służy do oczyszczania gazu z zanieczyszczeń stałych, a nie do odcinania przepływu jako podstawowej funkcji.
- Reduktor ciśnienia (ilustracja 4) odpowiada za obniżanie i stabilizację ciśnienia, ma bardziej złożoną budowę i nie jest typową armaturą zaporową oznaczaną literą Z.
Na egzaminie warto zapamiętać mechanizm: najpierw odczytaj literę z tabliczki (typ elementu), a dopiero potem porównuj budowę urządzeń na zdjęciach. Liczby na tabliczce zwykle dotyczą parametrów lokalizacji (odległości) lub średnicy, ale w tym pytaniu o wyborze decyduje przede wszystkim litera.
