Kadzie odlewnicze rozróżnia się m.in. ze względu na konstrukcję oraz sposób wylewu ciekłego metalu. Kadź bębnowa jest charakterystyczna tym, że zasadnicze naczynie robocze przypomina "bęben" i jest osadzone tak, aby można je było w kontrolowany sposób obracać/przechylać (zwykle wokół osi przechodzącej przez czopy lub elementy nośne). Taka budowa ułatwia precyzyjne dozowanie strugi metalu podczas zalewania form, co ma znaczenie dla jakości odlewu i bezpieczeństwa pracy.

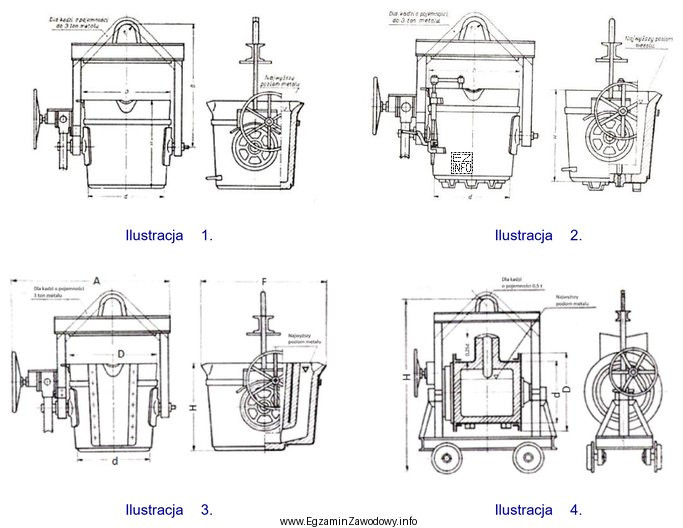

W tym zadaniu poprawne rozpoznanie polega na wybraniu ilustracji przedstawiającej właśnie taki układ konstrukcyjny. Dlatego poprawna jest odpowiedź: "Na ilustracji 4.".
Pozostałe odpowiedzi są niepoprawne, ponieważ wskazują ilustracje, które w zestawie nie odpowiadają kadzi bębnowej (prezentują inne rozwiązania kadzi, np. o innym kształcie naczynia lub innym mechanizmie wylewu). Typowy błąd uczniów polega na ocenianiu wyłącznie ogólnego kształtu, bez sprawdzenia elementów wskazujących na sposób przechyłu/obrotu oraz przeznaczenie kadzi.
- Wskazówka egzaminacyjna: przy rozpoznawaniu kadzi najpierw szukaj cechy funkcjonalnej (jak realizowany jest wylew), a dopiero potem porównuj szczegóły (uchwyty, jarzma, położenie osi obrotu).
- Bezpieczeństwo: właściwe rozpoznanie typu kadzi przekłada się na dobór prawidłowej metody manipulacji i zalewania, co ogranicza ryzyko rozlewu ciekłego metalu.
