Przewód ochronny to element układu ochrony przeciwporażeniowej – jego zadaniem jest zapewnienie drogi dla prądu uszkodzeniowego oraz umożliwienie samoczynnego wyłączenia zasilania w przypadku uszkodzenia izolacji. W dokumentacji technicznej (schematach, projektach, rysunkach instalacyjnych) funkcje przewodów i połączeń ochronnych są przedstawiane za pomocą ustalonych symboli graficznych.

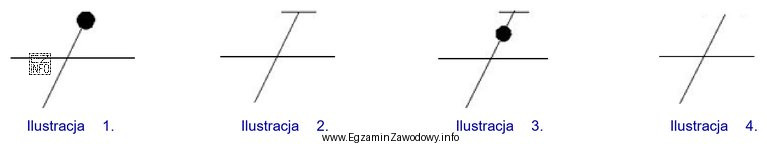

W tym typie zadania kluczowa jest umiejętność rozpoznawania symbolu, a nie wykonywanie obliczeń. Trzeba uważnie porównać elementy graficzne na ilustracjach (układ kresek, połączenia i zakończenia symbolu), bo łatwo o pomyłkę z innymi znakami związanymi z bezpieczeństwem.
Najczęstsze pomyłki wynikają z mylenia:
- symbolu przewodu ochronnego z symbolem uziemienia – oba dotyczą bezpieczeństwa, ale nie oznaczają tego samego;
- symboli połączeń wyrównawczych z oznaczeniem przewodu ochronnego – funkcja ochronna jest zbliżona, lecz zapis w legendzie projektu może być inny;
- symboli przewodów (funkcji) z symbolami elementów (np. punktów połączeniowych) – w rysunkach mogą wyglądać podobnie.
Dlatego poprawna odpowiedź to ta ilustracja, na której pokazano konkretny symbol graficzny przewodu ochronnego używany w schematach. Pozostałe ilustracje przedstawiają inne oznaczenia spotykane w dokumentacji (np. dotyczące uziemienia lub innych rodzajów połączeń), więc nie spełniają warunku pytania.
W praktyce zawodowej (także w otoczeniu instalacji gazowych, gdzie występują urządzenia zasilane elektrycznie) poprawne rozpoznanie symboli pomaga unikać błędów montażowych i interpretacyjnych oraz wspiera bezpieczną eksploatację.
