W rysunku technicznym groty strzałek są elementem zapisu, który ma zapewnić jednoznaczne i czytelne odczytanie informacji. Najczęściej kojarzy się je z wymiarowaniem, gdzie strzałki wskazują granice wymiaru i końce linii wymiarowych. Kluczowe jest, aby ich forma była zgodna z zasadami przyjętymi w dokumentacji technicznej oraz żeby na jednym rysunku stosować zapis konsekwentny.

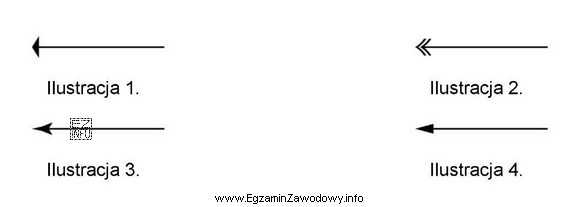

Odpowiedź "Na ilustracji 4." jest poprawna, ponieważ przedstawia kształt grotów odpowiadający standardowemu zapisowi technicznemu: groty są zaprojektowane tak, by nie wprowadzały wątpliwości, gdzie kończy się wymiar oraz aby nie zlewały się z innymi liniami rysunku. Dzięki temu osoba czytająca rysunek nie musi się domyślać intencji autora.
Pozostałe propozycje są błędne, bo pokazują formy, które mogą być mylące lub niezgodne z zasadami zapisu:
- "Na ilustracji 2." – typowy błąd to wybór grotu o nietypowej geometrii lub takiego, który przypomina symbol z innego typu dokumentacji (np. schematy, grafika użytkowa), przez co spada jednoznaczność zapisu.
- "Na ilustracji 3." – niepoprawny wariant często wynika z nieprawidłowego wypełnienia lub "otwartego" kształtu, co w gęstych rysunkach utrudnia rozróżnienie elementów.
- "Na ilustracji 1." – spotykaną pomyłką jest wskazanie strzałki, która wygląda jak znak kierunku, a nie jak grot stosowany do wymiarowania (co prowadzi do błędnej interpretacji wymiarów).
W praktyce (np. przy pracy w drukarni i obsłudze maszyn offsetowych) umiejętność rozpoznania poprawnych oznaczeń na rysunku pomaga szybciej analizować dokumentację techniczną, zgłaszać usterki i zamawiać właściwe części. Na egzaminie warto zwracać uwagę na jednolitość i funkcję znaku: czy grot jasno wskazuje zakończenie wymiaru.
