W rysunku technicznym celem wymiarowania jest przekazanie informacji niezbędnych do wytworzenia i kontroli elementu w sposób jednoznaczny i czytelny. Jedną z podstawowych reguł porządkowych jest zasada pomijania wymiarów oczywistych, czyli takich, które można jednoznacznie wywnioskować z samego kształtu przedstawionego na rysunku.

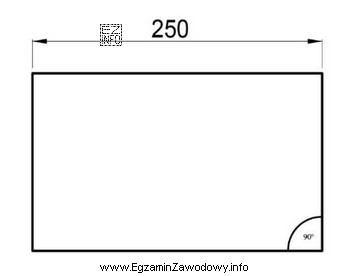

Na analizowanym rysunku widoczny jest prostokątny obrys z podanym wymiarem liniowym (250) oraz dodatkowo oznaczony wymiar kątowy 90°. W prostokącie kąt między sąsiednimi bokami jest z definicji prosty, więc podawanie wartości 90° jest zbędne. To właśnie ilustruje (lub narusza) zasadę pomijania wymiarów oczywistych.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Niepowtarzania wymiarów – dotyczy sytuacji, gdy ten sam wymiar (np. długość) został podany w dwóch miejscach. Na rysunku nie ma powtórzeń tego samego wymiaru.
- Porządkowania wymiarów – odnosi się do rozmieszczenia i grupowania wymiarów dla czytelności (np. układ wymiarów bazowych, unikanie krzyżowania linii). Sam fakt wpisania 90° nie jest kwestią porządkowania, tylko zasadności podania wymiaru.
- Pozostawiania otwartych łańcuchów wymiarowych – dotyczy łańcucha kilku wymiarów liniowych w szeregu, w którym celowo pomija się jeden wymiar, aby uniknąć nadmiarowości. Na rysunku nie występuje łańcuch wymiarowy, więc ta zasada tu nie pasuje.
Wskazówka egzaminacyjna: gdy na rysunku widzisz wymiary 0° lub 90° przy figurach, których kształt jednoznacznie je narzuca (np. prostokąt), w pierwszej kolejności rozważ zasadę pomijania wymiarów oczywistych.
