Bezpośrednie zabezpieczenie przed przegrzaniem to taki element, który reaguje na temperaturę sam z siebie (bez dodatkowej logiki sterownika) i powoduje stan bezpieczny: rozłącza zasilanie, przerywa obwód lub blokuje dalszą pracę urządzenia.
Typowe przykłady to:
- wyłącznik/ogranicznik temperatury (np. bimetaliczny) – po przekroczeniu nastawy rozłącza obwód, często z funkcją samoczynnego powrotu lub ręcznego resetu,
- bezpiecznik termiczny – element jednorazowy, który trwale przerywa obwód po osiągnięciu określonej temperatury.

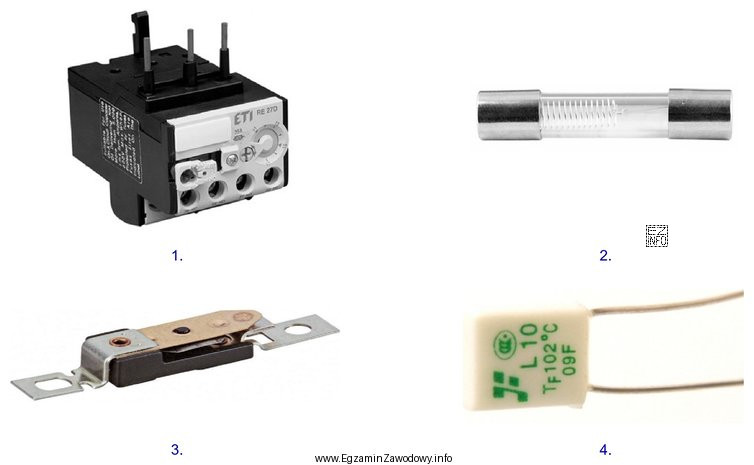

Odpowiedź "3 i 4" jest poprawna, ponieważ wskazuje rysunki przedstawiające elementy, które pełnią rolę zabezpieczenia, czyli wykonują działanie ochronne (odłączenie/rozłączenie) bezpośrednio w reakcji na przegrzanie.
Pozostałe pary są błędne, gdy na rysunkach znajdują się elementy, które jedynie mierzą temperaturę albo są częścią sterowania (np. czujniki, elementy sygnalizacji, podzespoły wykonawcze niebędące zabezpieczeniem). Taki element może współpracować z automatyką, ale sam w sobie nie stanowi bezpośredniej ochrony przed przegrzaniem.
Wskazówka egzaminacyjna: w pytaniach o "bezpośrednie zabezpieczenie" szukaj elementu, który ma skutek ochronny tu i teraz (rozłącza/odcina), a nie tylko dostarcza informację o temperaturze.
