W kablach elektroenergetycznych narażonych na układanie w ziemi i kontakt z wilgocią stosuje się rozwiązania ograniczające przenikanie wody do wnętrza kabla. Jednym z nich jest uszczelnienie promieniowe (radialne), które działa jak ciągła bariera na całym obwodzie kabla.
Dlaczego A jest poprawne?

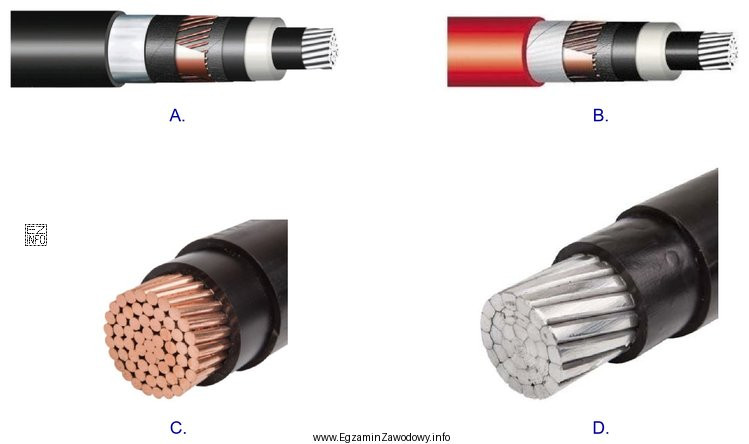

Na rysunku A pokazano kabel z czarną powłoką zewnętrzną z polietylenu (typową dla kabli ziemnych) oraz dodatkową warstwą metalową widoczną jako srebrzysta taśma/folia umieszczona pod powłoką. Taka taśma (np. aluminiowa lub folia laminowana trwale związana z powłoką) pełni funkcję bariery przeciwwilgociowej, czyli właśnie uszczelnienia promieniowego.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- B – mimo podobieństwa warstw (w tym ekranu), kluczowy wyróżnik uszczelnienia promieniowego nie jest tu jednoznacznie wskazany jako bariera przeciwwilgociowa; sama obecność powłoki lub ekranu nie oznacza uszczelnienia. Kolor powłoki (np. czerwona) częściej kojarzy się z innym przeznaczeniem i nie jest cechą rozstrzygającą o barierze radialnej.
- C – przedstawia odizolowaną końcówkę kabla/żyły, bez informacji o pełnej konstrukcji warstwowej. Z takiego widoku nie da się potwierdzić istnienia metalowej bariery pod powłoką na całej długości kabla.
- D – analogicznie pokazuje końcówkę kabla/żyły (tu o innym materiale żyły), ale bez cechy definiującej uszczelnienie promieniowe. Sam rodzaj żyły (miedź/aluminium) nie przesądza o zabezpieczeniu przeciwwilgociowym.
Wskazówka egzaminacyjna: nie myl ekranu miedzianego (warstwa z drutów, funkcja zwarciowa i ochronna) z uszczelnieniem przeciwwilgociowym. W zadaniach z przekrojem kabla uszczelnienie promieniowe najczęściej rozpoznasz po ciągłej metalowej taśmie/folii pod powłoką zewnętrzną.
