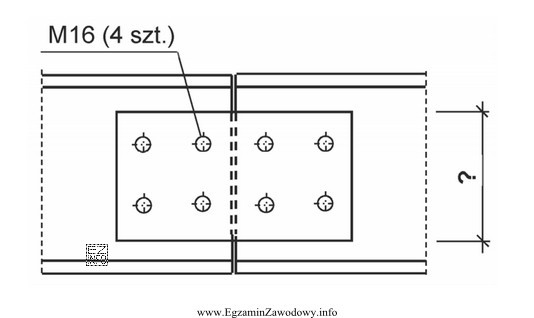

Aby wyznaczyć minimalną szerokość nakładki, trzeba uwzględnić geometrię położenia otworów/śrub względem krawędzi elementu.
W treści podano dwa warunki minimalne:
- odległość osi śruby od skraju nakładki ma wynosić co najmniej 24 mm,
- rozstaw osiowy śrub ma wynosić co najmniej 60 mm.
Jeżeli w nakładce są dwie śruby ustawione w jednym rzędzie w poprzek szerokości (co sugeruje typowe zadanie tego typu), to całkowita minimalna szerokość jest sumą:
- odległości od lewej krawędzi do osi pierwszej śruby: 24 mm,
- minimalnego rozstawu osiowego między osiami śrub: 60 mm,
- odległości od osi drugiej śruby do prawej krawędzi: 24 mm.
Zatem:
24 mm + 60 mm + 24 mm = 108 mm
Odpowiedź "108 mm" jest poprawna, bo spełnia oba warunki minimalne jednocześnie. Odpowiedź "100 mm" jest zbyt mała – po odjęciu dwóch odległości brzegowych (2×24 mm = 48 mm) pozostaje tylko 52 mm, czyli mniej niż wymagany rozstaw 60 mm. Odpowiedzi "116 mm" i "132 mm" nie są błędne jako wymiary większe od minimalnego, ale nie spełniają definicji co najmniej w sensie zadania egzaminacyjnego: pytanie wymaga wskazania wymiaru minimalnego wynikającego z danych, a nie dowolnego większego.
Wskazówka egzaminacyjna: w zadaniach "minimalny wymiar elementu" zawsze sumuj: odległość brzegowa z lewej + odcinek między osiami + odległość brzegowa z prawej, a dopiero potem porównuj z odpowiedziami.
