Maszt teleskopowy to konstrukcja wsporcza używana m.in. do montażu anten i urządzeń telekomunikacyjnych, której cechą definicyjną jest możliwość zmiany wysokości przez wysuwanie i wsuwanie współosiowych sekcji rurowych. Charakterystycznie są to rury o malejących średnicach, wchodzące jedna w drugą.

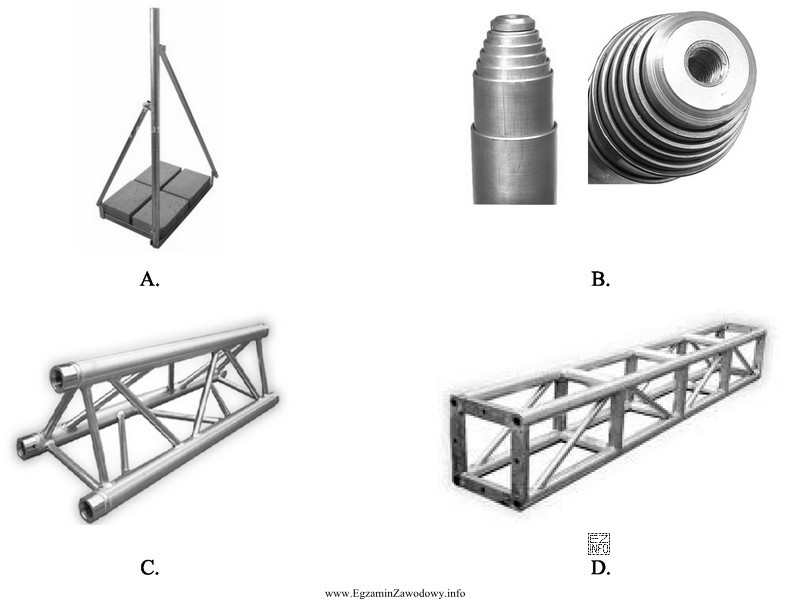

Odpowiedź "B" wskazuje właśnie taki układ: widać zestaw rur wsuniętych teleskopowo oraz widok pokazujący koncentryczne przekroje (pierścienie) tych sekcji. Taki obraz jest typowy dla masztu teleskopowego, niezależnie od tego, czy wysuw odbywa się ręcznie (np. linką/wciągarką), czy mechanicznie.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Rysunek z podstawą i balastem przedstawia element stabilizujący/posadowienie, ale bez teleskopowych sekcji nie identyfikuje się go jako "maszt teleskopowy". Sama podstawa może dotyczyć różnych typów masztów.
- Rysunek przedstawiający kratownicę trójkątną to kratownica przestrzenna (układ prętów i ukośnych rozpórek). Jest to konstrukcja segmentowa, zwykle o stałej długości danego segmentu, bez wsuwania rur jedna w drugą.
- Rysunek kratownicy kwadratowej również pokazuje konstrukcję kratową (cztery pasy główne i krzyżulce), typową dla truss/masztów kratowych, a nie teleskopowych.
Wskazówka egzaminacyjna: gdy pytanie dotyczy masztu teleskopowego, zawsze szukaj na rysunku rur o różnych średnicach i mechanizmu "w rurze". Kratownice rozpoznasz po wielu prętach i "ażurowej" strukturze.
